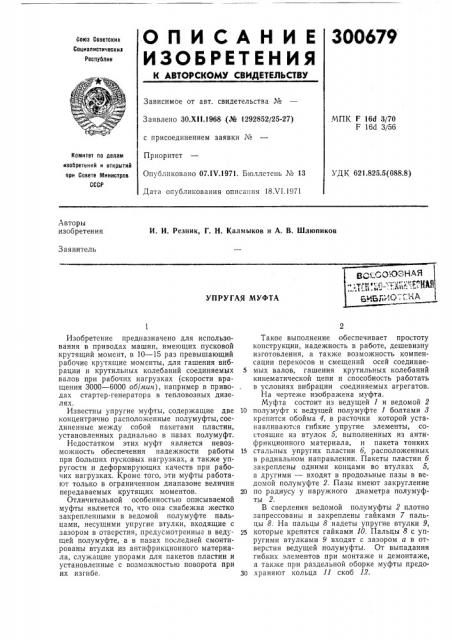

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советснив

Социалистическин

Республик

Зависимое от авт. свидетельства №

Заявлено ЗО.XI I.1968 (№ 1292852/25-27) с присоединением заявки ¹

Приоритет

Опубликовано 07.IV.1971. Бюллетень ¹ 13

Дата опубликования описания 18Л 1,1971

МПК F 16d 3/70

F 16d 3/56

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.825.5(088,8) Авторы изобретения

И. И. Резник, Г. Н. Калмыков и А. В. Шлюпиков

Заявитель

УПРУГАЯ МУФТА

Изобретение предназначено для использования в приводах машин, имеющих пусковой крутящий момент, в 10 — 15 раз превышающий рабочие крутящие моменты, для гашения вибрации и крутильных колебаний соединяемых валов при рабочих нагрузках (скорости вращения 3000 — 6000 об/мин), например в приводах стартер-генератора в тепловозных дизелях.

Известны упругие муфты, содержащие две концентрично расположенные полумуфты, соединенные между собой пакетами пластин, установленных радиально в пазах полумуфт.

Недостатком этих муфт является невозможность обеспечения надежности работы при больших пусковых нагрузках, а также упругости и деформирующих качеств при рабочих нагрузках. Кроме того, эти муфты работают только в ограниченном диапазоне величин передаваемых крутящих моментов.

Отличительной особенностью описываемой муфты является то, что она снабежна жестко закрепленными в ведомой полумуфте пальцами, несущими упругие втулки, входящие с зазором в отверстия, предусмотренные в ведущей полумуфте, а в пазах последней смонтированы втулки из антифрикционного материала, служащие упорами для пакетов пластин и установленные с возможностью поворота при их изгибе, Такое выполнение обеспечивает простоту конструкции, надежность в работе, дешевизну изготовления, а также возможность компенсации перекосов и смещений осей соединяе5 мых валов, гашения крутильных колебаний кинематической цепи и способность работать в условиях вибрации соединяемых агрегатов.

На чертеже изображена муфта.

Муфта состоит из ведущей 1 и ведомой 2

10 полумуфт к ведущей полумуфте 1 болтами 8 крепится обойма 4, в расточки которой устанавливаются гибкие упругие элементы, состоящие из втулок 5, выполненных из антифрикционного материала, и пакета тонких

15 стальных упругих пластин б, расположенных в радиальном направлении. Пакеты пластин 6 закреплены одними концами во втулках 5, а другими — входят в продольные пазы в ведомой полумуфте 2. Пазы имеют закругление

20 по радиусу у наружного диаметра полумуфты 2.

В сверления ведомой полумуфты 2 плотно запрессованы и закреплены гайками 7 пальцы 8. На пальцы 8 надеты упругие втулки 9, 25 которые крепятся гайками 10. Пальцы 8 с упругими втулками 9 входят с зазором а в отверстия ведущей полумуфты. От выпадания гибких элементов при монтаже и демонтаже, а также при раздельной оборке муфты предо30 храняют кольца 11 скоб 12, 300679

Составитель И. Золотник

Тсхрсд Л. Л. Евдонов Корректор О. С. Зайцева

Редактор В. С. Левятов

Заказ 1644/11 Изд. ¹ 682 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Работает муфта следующим образом.

Крутящий момент от ведущей полумуфты к ведомой при рабочих переменных нагрузках передается через пакеты пластин 6 гибких элементов. При этом пакеты изгибаются, а втулки 5 поворачиваются на некоторый угол в расточках обоймы 4. При изгибе пакеты пластин 6 обкатываются по закруглениям продольных пазов ведомой полумуфты 2, при этом плечо изгиба уменьшается, а жесткость муфты увеличивается. Таким образом, жесткость муфты изменяется в зависимости от изменения нагрузки.

При пуске машины, когда передаваемый муфтой крутящий момент превышает рабочие крутящие моменты 10 — 15 раз, пакеты пластин 6 изгибаются, и ведущая полумуфта с обоймой 4 проворачивается относительно ведомой полумуфты 2 до тех пор, пока пальцы

8 с упругими втулками 9 не выберут зазоров а.

Передача крутящего момента осуществляется благодаря пальцам 8 и пакетам одновременно и в следствие этого муфта становится жесткой.

Зазор а определяется величиной допустимого прогиба пакетов пластин б.

Таким образом,-муфта обладает двумя ступенями жесткосл й: первая ступень — пере.- менная жестковть, изменяющаяся в зависимости от нагрузки, когда передача крутящего момента осуществляется через пакеты упру4 гих пластин 6, вторая ступень — очень большая постоянная жесткость, когда передача пускового крутящего момента, превышающего рабочие в 10 — 15 раз, происходит через пакеты упругих пластин 6 и пальцы 8 одновременно, причем нарастание нагрузки при пуске происходит плавно, по мере изгиба пластин 6 и включения пальцев 8.

Гашение крутильных колебаний происходит

10 благодаря нелинейной характеристике муфты гри работе на больших нагрузках и силам трения, возникающим при перемещении упругих пластин 6 относительно друг друга при их изгибе.

Предмет изобретения

Упругая муфта, содержащая концентрично расположенные относительно друг друга ведущую и ведомую полумуфты, связанные

20 между собой пакетами пластин, установленных радиально в пазах полумуфт, отличаюи4аяся тем, что, с целью обеспечения двухступенчатой характеристики, она снабжена жестко закрепленными в ведомой полумуфте паль25 цами, несущими упругие втулки, входящие с зазором в отверстия, предусмотренные в ведущей полумуфте, а в пазах последней смонтированы втулки из антифрикционного материала, служащие упорами для пакетов пластин и

З0 установленные с возможностью поворота пр14 их изгибе.
