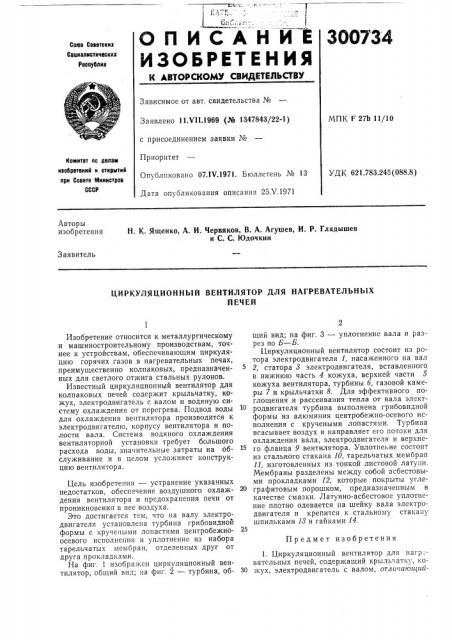

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

300734

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.Ч11.1969 (№ 1347843/22-1) с присоединением заявки №

Приоритет

Опубликовано 07.1Ч.1971. Бюллетень № 13

Дата опубликования описания 25.V.1971

МПК F 27b 11/10

Комитет ос делам иаобрвтений и открытий при Совете Министров

СССР

УДК 621.783.245 (088.8) Авторы изобретения

Н. К. Ященко, А. И. Червяков, В. А. Агушев, И. P. Гладышев и С. С. Юдочкин

Заявитель

ЦИРКУЛЯЦИОННЫЙ ВЕНТИЛЯТОР ДЛЯ НАГРЕВАТЕЛЪНЫХ

ПЕЧЕЙ

Предмет изобретения

Изобретение относится к металлургическому и машиностроительному производствам, точнее к устройствам, обеспечивающим циркуляцию горячих газов в нагревательных печах, преимущественно колпаковых, предназначенных для светлого отжига стальных рулонов.

Известный циркуляционный вентилятор для колпаковых печей содержит крыльчатку, кожух, электродвигатель с валом и водяную систему охлаждения от перегрева. Подвод воды для охлаждения вентилятора производится к электродвигателю, корпусу вентилятора и полости вала. Система водяного охлаждения вентиляторной установки требует большого расхода воды, значительные затраты на обслуживание и в целом усложняет конструкцию вентилятора.

Цель изобретения — устранение указанных недостатков, обеспечение воздушного охлаждения вентилятора и предохранения печи от проникновения в нее воздуха.

Это достигается тем, что на валу электродвигателя установлена турбина грибовидной формы с кручеными лопастями центробежноосевого исполнения и уплотнение из набора тарельчатых мембран, отделенных друг от друга прокладками.

На фиг. 1 изображен циркуляционный вентилятор, общий вид; на фиг. 2 — турбина, общий вид; на фиг. 3 — уплотнение вала и разрез по Б — Б.

Циркуляционный вентилятор состоит из ротора электродвигателя 1, насаженного на вал

2, статора 3 электродвигателя, вставленного в нижнюю часть 4 кожуха, верхней части 5 кожуха вентилятора, турбины 6, газовой камеры 7 и крыльчатки 8. Для эффективного поглощения и рассеивания тепла от вала электродвигателя турбина выполнена грибовидной формы из алюминия центробежно-осевого исполнения с кручеными лопастями. Турбина всасывает воздух и направляет его потоки для охлаждения вала, электродвигателя и верхнего фланца 9 вентилятора. Уплотнеьие состоит из стального стакана 10, тарельчатых мембран

11, изготовленных из тонкой листовой латуни.

Мембраны разделены между собой асбестовыми прокладками 12, которые покрыты углеграфитовым порошком, предназначенным в качестве смазки. Латунно-асбестовое уплотнение плотно одевается на шейку вала электродвигателя и крепится к стальному стакану шпильками 18 и гайками 14.

1. Циркуляционный вентилятор для нагрвательных печей, содержащий крыльчатку, коЗО жух, электродвигатель с валом, отлачающий300734 ся тем, что, с целью обеспечения воздушного охлаждения, на валу электродвигателя установлена турбина центробежно-осевого исполнения и уплотнение для предохранения печи от проникновения в нее воздуха.

2. Циркуляционный вентилятор по п. 1, отличающийся тем, что турбина выполнена грибовидной формы с кручеными лопастями.

3. Циркуляционный вентилятор по п. 1, отauvamiquucя тем, что уплотнение состоит из набора тарельчатых мембран, отделенных одна от другой прокладками.
