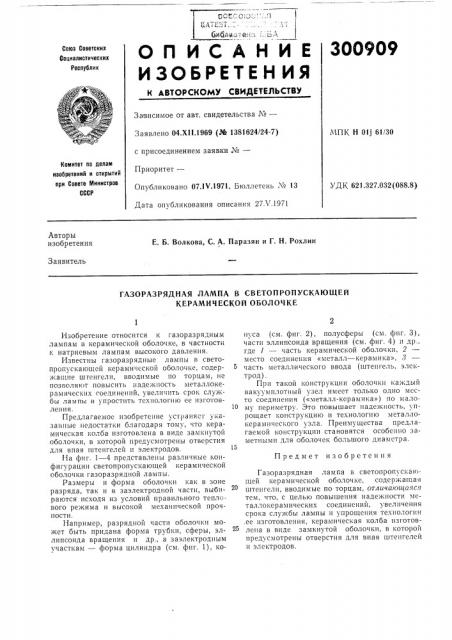

ОПИСАНИЕ

И ЗОБ РЕ ТЕ Н Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

300909

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 04.Х11.1969 (№ 1381624/24-7) с присоединением заявки №вЂ”

Приоритет—

Опубликовано 07.1V.1971. Бюллетень ¹ 13

Дата опубликования описания 27Л .1971

МПК Н Olj 61/30

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.327.032 (088,8) Авторы изобретения

Е. Б, Волкова, С. А. Паразян и Г. H. Рохлин

Заявитель

ГАЗОРАЗ РЯДНАЯ ЛАМПА В СВЕТО П РО ПУСКАЮЩЕЙ

КЕРАМИЧЕСКОЙ ОБОЛОЧКЕ

Изобретение относится к газоразрядным лампам в керамической оболочке, в частности к натриевым лампам высокого давления.

Известны газоразрядные лампы в светопропускаюшей керамической оболочке, содержащие ш генгели, вводимые по торцам, не позволя1от повысить надежность металлокерамических соединений, увеличить срок службы лампы и упростить технологию ее изготовления.

Предлагаемое изобретение усгранясг указанные недостатки благодаря тому, что керамическая колба изготовлена в виде замкнутой оболочки, в которой предусмотрены отверстия для впая штенгелей и электродов.

На фиг. 1 — 4 представлены различные конфигурации светопропускающей керамической оболочки газоразрядной лампы.

Размеры и форма оболочки как в зоне разряда, так и в заэлектродной части, выбираются исходя из условий правильного теплового режима и высокой механической прочности.

Например, разрядной части оболочки может быть придана форма трубки, сферы, эллипсоида вращения и др., а заэлектродным участкам — форма цилиндра (см. фиг. 1), конуса (см. фиг. 2), полусферы (см. фиг. 3), части эллипсоида вращения (см. фиг. 4) и др.. где / — часть керамической оболочки, 2— место соединения «металл — керамика», 8 часть металлического ввода (штенгель, электрод).

Прн такои KQIIcTp) åöèè Ооолочкн каждыи вакуумплотный узел имеет только одно месТо соединения («металл-керамика») по малому периметру. Это повышает надежность, упрощает конструкцию и технологшо металлокерамического узла. Преимущества предлагаемой конструкции становятся особенно заметными для оболочек большого диаметра.

Предмет изобретения

Газоразрядная лампа в светопропуска1ощей керамической оболочке, содержагцая штенгелн вводимые гю торцам от ыпп1ои1с ясл тем, что, с целью повышения надежности металлокерамических соединений, увеличения срока службы лампы и упрощения техно Ioгни .ее изготовления, керамическая колба изготовлена в виде замкнутой оболочки, в которой предусмотрены отверстия для впая штенгелей и электродов.

300909

Фиг. 2

Фиг 1

Фиг.,У
