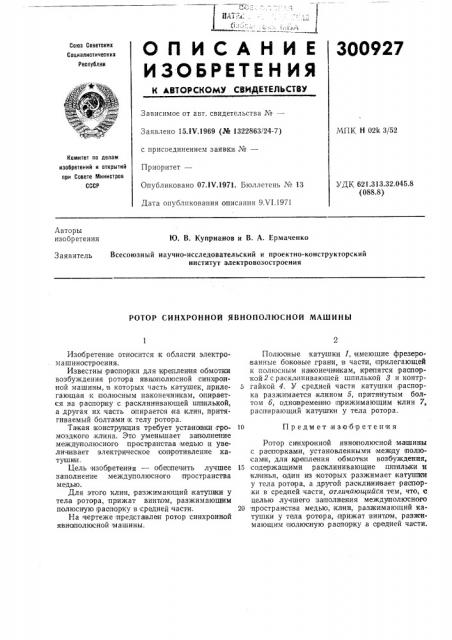

О П И С А Н И Е 300927

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Саеетских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

МПК Н 02k 3/52

Заявлено 15.1Ч.1969 (¹ 1322863/24-7) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 07.IV.1971. Бюллетень ¹ 13

Дата опубликования описания 9 Ч1.1971

Комитет по делам изобретений и открытий при Совете Министрае

СССР

УДК 621.313.32.045.8 (088.8) Авторы изобретения

Ю. В. Куприаиов и В. А. Ермаченко

Всесоюзный научно-исследовательский и проектно-конструкторский институт электровозостроения

Заявитель

РОТОР СИНХРОННОЙ ЯВНОПОЛЮСНОЙ МАШИНЫ

Изобретение относится к области электромашиностроения.

Известны раапорки для иреплени я о бмотки возбуждения ротора явнополюсной синхронной машины, в которых часть катушек, прилегающая к птолюсным наконечникам, опирается на раопорку с:расклинивающей ылилькой, а oopiyraa их часть опираетоя на клин, притягиваемый болтами к телу ротора.

Такая констр утация требует установки громоздкого,клина, Это уменьшает заатолнение междулолюсного пространства медью и увеличивает электрическое сопротивление кату шии.

Цель изобретения — обеспечить лучшее заполнение междуполюсного пространства мед,ью.

Для этого клин, разжимаютций катушки у тела ротора, прижат винтом, разжимающим полюсную (раапорку в средней части.

На чертеже;представлен ротор синхронной явнаполюсной машины.

Полюоные катуитки 1, имеющие фрезерованные боковые грани, в части, прилегающей к полюсным на конечнвкам, крепятся,распоркой2 с расклинивающей шпилькой 3 и контр5 гайкой 4. У средней части катушки ipacIIopка разжимается клином б, притянутым болтом б, одновременно лрижимающим клин 7„. распирающий катушки у тела ротора.

10 П р едм ет из о б р ете нiH я

Ротор синхронной явнополюсной .машины с распорками, установленными между IIIQJIIoсами, для к репления обмотки возбуждения, 15 содержащими раоклинивающие пгпильки и кларинья, один из которых разжимает катушки у тела ротора, а другой раоклинивает распор:ки в сред ней части, отличающийся тем, что, с целью лучшего за полнения междуполюсного

20 пространства медью, клин, разжимающий катушки у тела ротора, црижат винтом, разжимающим полюоную распорядку в средней части.
