Реферат

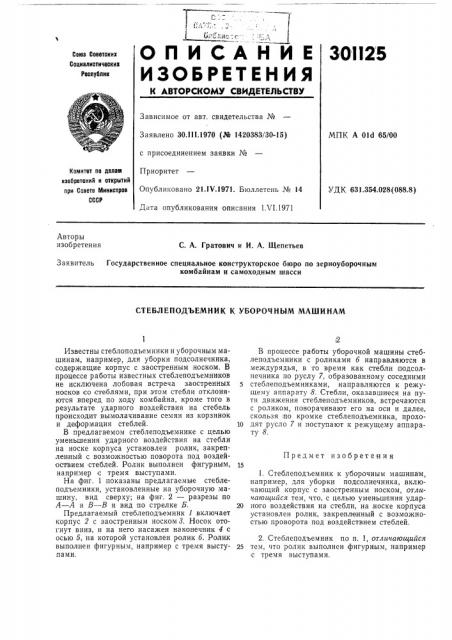

О П И С А Н И E 30II2 5

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 30.111.1970 (М 1420383/30-15) с присоединением заявки №

Приоритет

Опубликовано 21.1К1971. Бюллетень № 14

Дата опубликования описания 1.VI.1971

МПК А 01d 65/00 йсмитет по делам изобретений и открытий при Совете Министров

СССР

УДК 631.354.028(088.8) Авторы изобретения

С. А. Гратович и И. А. Щепетьев

Заявитель Государственное специальное конструкторское бюро по зерноуборочным комбайнам и самоходным шасси

СТЕБДЕПОДЪЕМНИК К УБОРОЧНЫМ МАШИНАМ!

Предмет изобретения

Известны стеблоподъемники и уборочным машинам, например, для уборки подсолнечника, содержащие корпус с,заостренным носком. В процессе работы известных стеблеподъемников не исключена лобовая встреча заостренных носков со стеблями, при этом стебли отклоняются вперед по ходу комбайна, .кроме того в результате ударного воздействия на стебель происходит вымолачивание семян из корзинок и деформация стеблей.

В предлагаемом стеблеподъемнике с целью уменьшения ударного воздействия на стебли на носке корпуса установлен ролик, закрепленный с возможностью поворота под воздейоствием стеблей. Ролик выполнен фигурным, например с тремя выступами.

На фиг. 1 показаны предлагаемые стеблеподъемники, установленные на уборочную машину, вид сверху; на фиг. 2 — разрезы по

А — А и  — В и вид по стрелке Б.

Предлагаемый стеблеподъемник 1 включает корпус 2 с заостренным носком 3. Носок отогнут вниз, и на него насажен наконечник 4 с осью 5, на которой установлен ролик б. Ролик выполнен фигурным, например с тремя выступами.

В процессе работы уборочной машины стеблеподъемники с роликами б направляются в междурядья, в то время как стебли подсолнечника по руслу 7, образованному соседними

5 стеблеподъемниками, направляются к режущему аппарату 8. Стебли, оказавшиеся на пути движения стеблеподъемников, встречаются с роликом, поворачивают его на оси и далее, скользя;по кромке стеблеподъемника, прохо10 дят русло 7 и поступают к режущему аппарату 8.

1. Стеблеподъемник к уборочным машинам, например, для уборки подсолнечника, включающий корпус с заостренным носком, отличаюи1ийся тем, что, с целью уменьшения удар20 ного воздействия на стебли, на,носке корпуса установлен ролик, закрепленный с возможностью проворота под воздействием стеблей.

2. Стеблеподъемник по п. 1, отличающийся

25 тем, что ролик выполнен фигурным, например с тремя выступами.

301125

Фl,. Р. Г

Составитель Т. Фрегер

Техред Л. Л. Евдонов

Редактор Е. П, Хорина

Корректор О. С. Зайцева

Типография, пр. Сапунова, 2

Заказ !362!9 Изд. № 58I Тираж 473 Подписно".

ЦНИИПИ Комитета по делам изобретений и открытий при Советс Министров СССР

Москва, 5К-35, Раушская наб., д. 4, 5
