Устройство для нанесения лакокрасочнбг^,^ j материала на изделия методом безвоздушного д, ър-^'^ |распыления; ^,i
Патент 301176
Классы МПК
Устройство для нанесения лакокрасочнбг^,^ j материала на изделия методом безвоздушного д, ър-^'^ |распыления; ^,i
Иллюстрации
Реферат

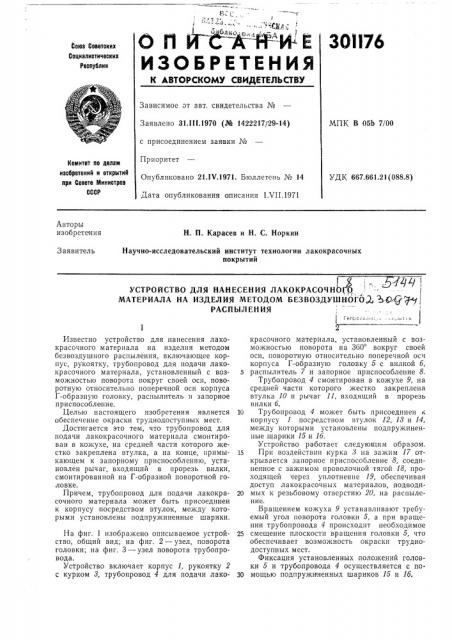

О f1
ИЗОБРЕТЕНИЯ
3010 6
Союа Советских
Социалиотических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Зависимое от авт. свидетельства №
Заявлено 31 III.1970 (№ 1422217/29-14) с присоединением заявки №
Приоритет
Опубликовано 2I.I×.1971. Бюллетень № 14
Дата опубликования описания 1 VII.1971
МПК В 05b 7/00
Комитет ло делам иарбрвтеиий и открытий при Совете Мииистров
СССР
УДК 667.661.21(088.8) Авторы изобретения
H. П. Карасев и Н. С. Норкин
Научно-исследовательский институт технологии лакокрасочных покрытий
Заявитель
ЯI
УСТРОЙСТВО ДЛЯ НАНЕСЕНИЯ ЛАКОКРАСОЧН О
МАТЕРИАЛА HA ИЗДЕЛИЯ МЕТОДОМ БЕЗВОЗДУШИАОГОА ЪЮ Д д /
РАСПЫЛЕН ИЯ
Г И О „. С Е .;; О . . H.,,Ь,З . В
1 3
Известно устройство для нанесения лакокрасочного материала на изделия методом безвоздушного распыления, включающее корпус, рукоятку, трубопровод для подачи лакокрасочного материала, установленный с возможностью поворота вокруг своей оси, поворотную относительно поперечной оси корпуса
Г-образную головку, распылитель и запорное приспособление.
Целью настоящего изобретения является обеспечение окраски труднодоступных мест.
Достигается это тем, что трубопровод для подачи лакокрасочного материала смонтирован в кожухе, на средней части которого жестко закреплена втулка, а на конце, примыкающем к запорному приспособлению, установлен рычаг, входящий в прорезь вилки, смонтированной на Г-образной поворотной головке.
Причем, трубопровод для подачи лакокрасочного материала может быть присоединен к корпусу посредством втулок, между которыми установлены подпружиненные шарики.
На фиг, 1 изображено описываемое устройство, общий вид; на фиг. 2 — узел, поворота головки; на фиг. 3 — узел поворота трубопровода.
Устройство включает корпус 1, рукоятку 2 с курком 8, трубопровод 4 для подачи лакокрасочного материала, установленный с возможностью поворота на 360 вокруг своей оси, поворотную относительно поперечной ос» корпуса Г-образную головку 5 с вилкой б, 5 распылитель 7 и запорное приспособление 8.
Трубопровод 4 смонтирован в кожухе 9, на средней части которого жестко закреплена втулка 10 и рычаг 11, входящий в прорезь вилки б.
10 Трубопровод 4 может быть присоединен к корпусу 1 посредством втулок 12, 18 и 14, между которыми установлены подпружиненные шарики 15 и lб.
Устройство работает следующим образом, 15 При воздействии курка 3 на зажим 17 открывается запорное приспособление 8, соединенное с зажимом проволочной тягой 18, проходящей через уплотнение 19, обеспечивая доступ лакокрасочных материалов, подводи20 мых к резьбовому отверстию 20, на распыление.
Вращением кожуха 9 устанавливают требуемый угол поворота головки 5, а при вращении трубопровода 4 происходит необходимое
25 смещение плоскости вращения головки 5, что обеспечивает возможность окраски труднодоступных мест.
Фиксация установленных положений головки 5 и трубопровода 4 осуществляется с по30 мощью подпружиненных шариков 15 и lб.
301176
Предмет изобретения
Ф 12
2 17
Составитель Л. Шевелева
Редактор С. И. Хейфиц Техред Л. Л, Евдонов Корректор О. С. Зайцева
Заказ 1406/15 Изд. № 627 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4у5
Типография, пр. Сапунова, 2
1. Устройство для нанесения лакокрасочного материала на изделия методом безвоздушного распыления, включающее корпус, рукоятку, трубопровод для подачи лакокрасочного материала, установленный с возможностью поворота вокруг своей оси, поворотную относительно поперечной оси корпуса Г-образную головку, распылитель и запорное приспособление, отличающееся тем, что для обеспечения окраски труднодоступных мест, трубопровод для подачи лакокрасочного материала смонтирован в кожухе, на средней части которого жестко закреплена втулка, а на конце, примыкающем к запорному приспособлению, 5 установлен рычаг, входящий в прорезь вилки, смонтированной на Г-образной поворотной головке.
2. Устройство по п. 1, отличающееся тем, что трубопровод для подачи лакокрасочного
10 материала присоединен к корпусу посредством втулок, между которыми установлены подпружиненные шарики.
