Реферат



30I270

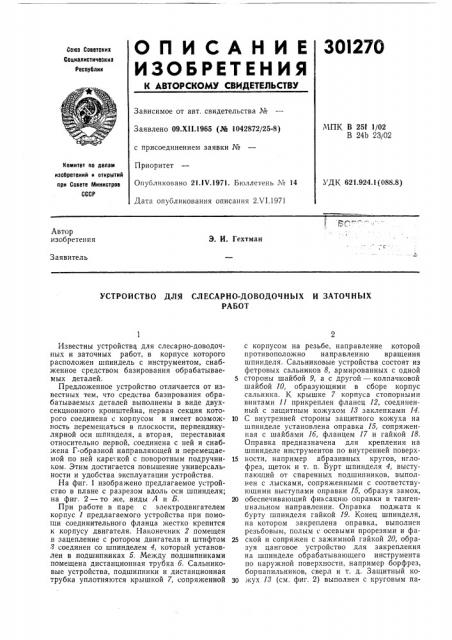

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 09.Х11.1965 (№ 1042872/25-8) с присоединением заявки №

Приоритет

Опубликовано 21.1Ч.1971. Бюллетень ¹ 14 .Дата опубликования описания 2.VI.1971

МПК В 25f 1/02

В 24b 23/02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.924.1 (088.8) Автор изобретения

Э. И. Гехтман

Заявитель

УСТРОЙСТВО ДЛЯ СЛЕСАРНО-ДОВОДОЧНЪ|Х И ЗАТОЧНЪ|Х

РАБОТ

Известны устройства для слесарно-доводочных и заточных работ, в корпусе которого расположен шпиндель с инструментом, снабженное средством базирования обрабатываемых деталей.

Предложенное устройство отличается от известных тем, что средства базирования обрабатываемых деталей выполнены в виде двухсекционного кронштейна, первая секция которого соединена с корпусом и имеет возможность перемещаться в плоскости, перпендикулярной оси шпинделя, а вторая, переставная относительно первой, соединена с ней и снабжена Г-образной направляющей и перемещаемой по ней кареткой с поворотным подручником. Этим достигается повышение универсальности и удобства эксплуатации устройства, На фиг. 1 изображено предлагаемое устройство в плане с разрезом вдоль оси шпинделя; на фиг. 2 — то же, виды А и Б.

При работе в паре с электродвигателем корпус 1 предлагаемого устройства при помощи соединительного фланца жестко крепится к корпусу двигателя. Наконечник 2 помещен в зацепление с ротором двигателя и штифтом

3 соединен со шпинделем 4, который установлен в подшипниках 5. Между подшипниками помещена дистанционная трубка б. Сальниковые устройства, подшипники и дистанционная трубка уплотняются крышкой 7, сопряженной с корпусом на резьбе, направление которой противоположно направлению вращения шпинделя. Сальниковые устройства состоят из фетровых сальников 8, армированных с одной

5 стороны шайбой 9, а с другой — колпачковой шайбой 10, образующими в сборе корпус сальника. К крышке 7 корпуса стопорными винтами 11 прикреплен фланец 12, соединенный с защитным кожухом 13 заклепками 14.

10 С внутренней стороны защитного кожуха на шпинделе установлена оправка 15, сопряженная с шайбами 1б, фланцем 17 и гайкой 18.

Оправка предназначена для крепления на шпинделе инструментов по внутренней поверх15 ности, например абразивных кругов, иглофрез, щеток и т. п. Бурт шпинделя 4, выступающий от спаренных подшипников, выполнен с лысками, сопряженными с соответствующими выступами оправки 15, образуя замок, 20 обеспечивающий фиксацию оправки в тангенпиальном направлении. Оправка поджата к бурту шпинделя гайкой 19. Конец шпинделя, на котором закреплена оправка, выполнен резьбовым, полым с осевыми прорезями и фа25 ской и сопряжен с зажимной гайкой 20, образуя цанговое устройство для закрепления на шпинделе обрабатывающего инструмента по наружной поверхности, например борфрез, борнапильников, сверл и т. д. Защитный ко30 жух 13 (см. фиг. 2) выполнен с круговым па301270

3 зом, через который пропущен винт 21, обеспечивающий при помощи гайки 22 и шайбы 28 крепление к кожуху прозрачного козырька

24, который может быть переставлен благодаря соответствующему пазу в кожухе.

Средства для базирования обрабатываемых предметов выполнены в виде двухсекционного кронштейна. С корпусом 1 через фланец 12 винтом 25 с шайбой 2б соединена секция 27 кронштейна, причем винт пропущен сквозь паз в секции 27, горизонтальное перемещение которой в плоскости, перпендикулярной оси шпинделя, обеспечено за счет направляющей лыски фланца. Винт 25 служит для Kpcll.tleFIHII секции 27 в заданном положении относительно корпуса. Секция 27 соединена с секцией 28 кронштейна винтом 29, жестко соединенным с секцией 28 и пропущенным сквозь соответствующий паз в секции 27, перпендикулярный пазу, сопряженному с винтом 25. Секции 27 и

28 поджаты друг к другу шайбой 80 и гайкой

81. Такое соединение секций обеспечивает возможность перемещения секции 28 относительно секции 27 по вертикали параллельно самой себе и поворота вокруг оси винта 29, параллельной оси шпинделя. Секция 28 фиксирована относительно секции 27 гайкой

81 и снабжена Г-образной направляющей, выполненной в виде паза, несущей подручник 82, поджатый к круговой шкале 88. Положение подручника совместно со шкалой на секции 28 в заданном положении фиксировано шайбой

84 и гайкой 85. Подручник имеет визирную риску, а шкала 88 — градуировку от 0 до 90 .

Установка подручника в заданном положении фиксирована винтом 86, пропущенным через каретку 87, жестко соединенную со шкалой 88.

Винт 8б сопряжен с гайкой 88 и закреплен от проворачивания стопорным винтом 89.

Обработка предметов при помощи предлагаемого устройства осуществляется следующим образом.

В случае непосредственного соединения предлагаемого устройства с двигателем обрабатываемый предмет устанавливарт на подручник 82. Затем подручник с гайкой 88 поджимают к каретке 87, перемещают по Г-образной направляющей совместно с кареткой. При необходимости каретку поворачивают в уширенной части Г-образной направляющей и вводят в ее продолжение, перпендикулярное оси шпинделя 4. Каретку фиксируют в заданном положении при помощи гайки 85. Обработка предметов на предлагаемом устройстве производится как при ручном перемещении подручника, так и при перемещении обрабатываемого предмета относительно него. Секция 28 с закрепленной на ней кареткой и подручником гайкой 81 устанавливается в заданное положение относительно обрабатывающего инструмента. Перемещение всего двухсекционного кронштейна по горизонтали и закрепление в заданном положении обеспечивается при помощи винта 25. Таким образом, выполнение средств базирования обрабаты5

55 ваемых предметов в виде двухсекционного кронштейна обеспечивает широкий диапазон различных размерных установок при максимальной простоте констру.кции.

В тех случаях, когда по технологическим условиям обработки или другой причине обрабатываемую деталь удобнее держать в руках, средства для базирования снимаются, для чего полностью отворачивается винт 25.

Заточка режущего инструмента включает, как правило, собственно заточку и доводку.

Заточку производят шлифовальным кругом, доводку же выполняют алмазно-абразивными кругами, чугунными доводочными дисками, шаржированными абразивом и т. и. При заточке инструмента на предлагаемом устройстве шлифовальные круги крепят на оправках

15, а доводочные — в цанговом зажиме. Это обеспечивает функционально связанную обработку предметов, в частности инструментов, так как одновременно или последовательно предмет обрабатывается как инструментом, закрепленным по наружной поверхности, так и инструментом, закрепленным по внутренней поверхности.

В случае соединения предлагаемого устройства с приводом при помощи гибкого вала обрабатываемый предмет неподвижен, а предлагаемое устройство перемещают вручную относительно него. В этом случае секции каретка и подручник обеспечивают заданное базирование и ориентирование устройства для слесарно-доводочных и заточных работ относительно обрабатываемого предмета. Поскольку секции с кареткой и подручником выполнены съемными, то в таком случае предлагаемое устройство может быть использовано в качестве патрона к ручному механизированному инструменту.

Предлагаемое устройство может найти широкое применение для заточки и доводки различного, преимущественно, малогабаритного инструмента, например слесарного, граверного, скульптурного, а также мелкого станочного режущего инструмента с заданным углом заточки и доводки, например зубил, штихелей, шаберов, сверл резцов и т. д. в том числе, твердосплавных и хирургических инструментов. Предлагаемым устройством можно также производить фрезерование, крацовку, шлифование, матирование, доводку и полированве мелких деталей технологической оснастки, деталей различных приборов и механизмов из металлических и неметаллических материалов при выполнении ремонтных работ, а также при серийном производстве.

Предмет изобретения

Устройство для слесарно-доводочных и заточных работ, в корпусе которого расположен шпиндель с инструментом, снабженное средством базирования обрабатываемых деталей, отличающееся тем, что, с целью повышения универсальности и удобства эксплуатации устройства, средства базирования обрабаты301270

ВидA

8ид 6

29 50 28 3 Риг 2

Составитель И. Проскурякова

Техред Т. П. Курилко Корректор T. A. Абрамова

Редактор Т. А. Киселева

Заказ 1409 2

0НИИПИ Комитет

/ Изд. № 586 д. 6 Тираж 473 Подписное омитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр, Сапунова, 2 ваемых деталей выполнены в виде двухсекционного кронштейна, первая секция которого соединена с корпусом и имеет возможность перемещаться в плоскости, перпендикулярной оси шпинделя, а вторая, переставная относительно первой, соединена с ней и снабжена

Г-образной направляющей и перемещаемой по ней кареткой с поворотным подручником. ц /5 /3
