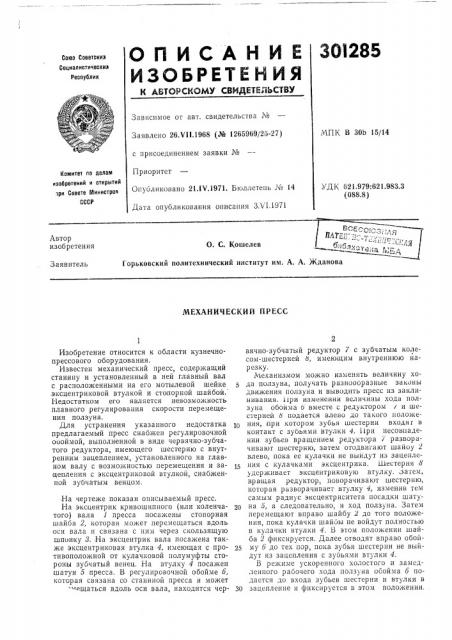

ОПИСАНИЕ 301285

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскиа

Социалистически»

Республик

Зависимое от авт. свидетельства ¹

МПК 8 ЗОЬ 15/14

Заявлено 26.Vl l.1968 (№ 1265969/26-27) с присоединением заявки №

Приоритет

Опубликовано 21.1V.1971. Бюллетень ¹ 14

Дата опубликования описания ЗХ1.1971

Комитет оо делам изобретений и открытий три Совете Министров

СССР

УДК 621.979:621.983.3 (088.8) Автор изобретения

О. С. Кошелев

Заявитель

Горьковский политехнический институт им. данова

МЕХАНИЧЕСКИЙ ПРЕСС

Изобретение относится к области кузнечнопрессового оборудования.

Известен механический пресс, содержащий станину и установленный в неи главный вал с расположенными на его мотылевой шейке эксцентриковой втулкой и стопорной шайбой.

Недостатком его является невозможность плавного регулирования скорости перемещeния ползуна.

Для устранения указанного недостатка предлагаемый пресс снабжен регулировочной оооймой, выполненной в виде червячно-зубчатого редуктора, имеющего шестерню с внутренним зацеплением, установленного на главном валу с возможностью перемегцения и зацепления с эксцентриковой втулкой, снабженной зубчатым венцом.

На чертеже показан описываемый пресс.

На эксцентрик кривошипного (или коленчатого) вала / пресса посажены стопорная шайба 2, которая может перемещаться вдоль оси вала и связана с ним через скользящую шпонку >. На эксцентрик вала посажена также эксцентриковая втулка 4, имеющая с противополо>кной от кулачковой полумуфты сТ0роны зубчатый венец. На втулку. 4 посажен шатун 5 пресса, В регулировочной обойме 5, которая связана со станиной пресса и может ещаться вдоль оси вала, находится червячно-зубчатый редуктор 7 с зубчатым колесом-шестерней 6, имеющим внутреннюю нар езку.

Ь!еханизмом можно изменять величину хода ползуна, получать разноооразные законы движения ползуна и выводить пресс из заклинивания. 1 ри изменении величины хода ползуна обоима 5 вместе с редуктором г и шестерней 6 подается влево до такого положения, при котором зубья шестерни входят в контакт с зуоьями втулки 4. 11ри несовпадении зубьев вращением редуктора 7 разворачивают шестерню, затем отодвигают шайоу 2 влево, пока ее кулачки не выидут из зацепления с кулачками эксцентрика. Шестерня 8 удерживает эксцентриковую втулку. Затем, вращая редуктор, поворачивают шестерню, которая разворачивает втулку 4, изменив тем самым радиус эксцентриситета посадки шатуна 5, а следовательно, и ход ползуна. Затем перемещают вправо шайбу 2 до того положения, пока кулачки шайоы не войдут полностью в кулачки втулки 4. В этом положении шайба 2 фиксируется. Далее отводят вправо обойму 6 до тех пор, пока зубья шестерни не выйдут из зацепления с зуоьями втулки 4.

В режиме ускоренного холостого и замедленного рабочего хода ползуна обойма 6 подается до входа зубьев шестерни и втулки в

30 зацепление и фиксируется в этом положении.

Шайбу 2 отвод-г в крайнее л вое положение, расцепляя с эксцентриковой втулкой. ,При включении пресса возможны два случая. В одном случае шестерня 8 неподвижна.

При вращении вала 1 эксцентриковая втулка зубчатой нарезкой обкатывается по шестерне и вращается на эксцентрике. Необходимо предварительно установить втулку так, чтобы на участке холостого хода происходил разворот ее в таком направлении, при котором радиусы эксцентрика и втулки «складываются» (ускоренный ход). После начала контакта инструмента с заготовкой радиус втулки при ее повороте «вычитается» из радиуса кривошипа (замедленное движение).

В другом случае, давая различные скорости вращения шестерни, можно получить разнообразные законы движения ползуна.

При выведении пресса из заклинивания необходимо ввести в зацепление шестерню и вы301285

4 вести из зацепления шайбу 2, как описано выше. Затем, вращая шестерню так, чтобы происходил подъем ползуна при неподвижном вале, выводят пресс из заклинивания.

Предмет изобретения

Механический пресс для вытяжки и выдавливания, содержащий станину и установлен10 ный в ней главный вал с расположенными на его мотылевой шейке эксцентриковой втулкой и стопорной шайбой, отличающийся тем, что, с целью плавного регулирования скорости перемещения,ползуна, он снабжен регулировочной обоймой, выполненной в виде червячнозубчатого редуктора, имеющего шестерик с внутренним зацеплением, установленного на главном валу с возможностью перемещения и зацепления с эксцентриковой втулкой, снаб20 женной зубчатым венцом.
