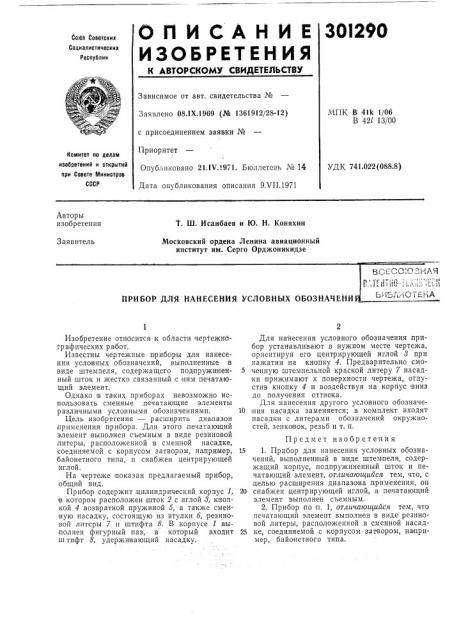

30l290

011ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК В 41 1/06

В 421 13/ОО

Заявлено 08.IX.1969 (№ 1361912/28-12) с присоединением заявки №

Приоритет

Опубликовано 21,1Ъ .1971. Бюллетень ¹ 14

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 741.022 (088.8) Дата опубликования описания 9ХП.1971

Авторы изобретения

T. Ш. Исанбаев и Ю. Н. Коняхин

Заявитель

Московский ордена Ленина авиационный институт им. Серго Орджоникидзе

Ь 4!= г,; ОТЕ j.úA

ПРИБОР ДЛЯ НАНЕСЕНИЯ УСЛОВНЫХ ОБОЗНАЧЕНИ"

Изобретение относится,к области чер1ежногр а ф ич еских р а бот.

Известны чертежные, приборы для нанесения условных обозначений, выполненные в виде штемпеля, содержащего подпружиненный шток и жестко связанный с ним печатающий элемент.

Однако;в таких приборах невозможно использовать сменные, печатающие элементы различными условными обозначениями.

Цель изобретения — расширить диапазон применения прибора. Для этого печатающий элемент выполнен съемным в виде резиновой литеры, расположенной в сменной насадке, соединяемой с корпусом затвором, например, байонетного типа, и снабжен центрирующей иглой.

На чертеже показан предлагаемый прибор, общий вид.

Прибор содержит цилиндрический корпус 1, iB котором расположен, шток 2 с иглой 8, кнопкой 4,возвратной пружиной б, а также сменную насадку, состоящую из втулки б, резиновой литеры 7 и штифта 8. В корпусе 1 выполнен фигурный паз, в который входит ш тифт 8, удерживающий насадку..

Для нанесения условного обозначения,прибор устанавливают в нужном месте чертежа, ориентируя его центрирующей иглой 8 при нажатии на кнопку 4. Предварительно смоченную штемпельной краской литеру 7 насадки прижимают к поверхности чертежа, отпустггв кнопку 4 и воздействуя на корпус вниз до получения оттиска.

Для нанесения другого условного обозначе10 ния насадка заменяется; .в комплект входят насадки с литерами обозначений окружностей, зенко вок, резьб и т. п.

Предмет изобр ет ения

15 1. Прибор для нанесения условных обозначений, выполненный в:виде штемпеля, содержа щий корпус, подпружиненный шток и печатающий элемент, отличающийся тем, что, с целью расширения диапазона .применения, он

20 снабжен центрирующей иглой, а печатающий элемент выполнен съемным.

2. Прибор по и. 1, отличающийся тем, что печатающий элемент выполнен в виде резиновой литеры, расположенной в сменной насад25 ке, соединяемой с корпусом затвором, например, байонетного типа.

Вид A (PaHepegma)
