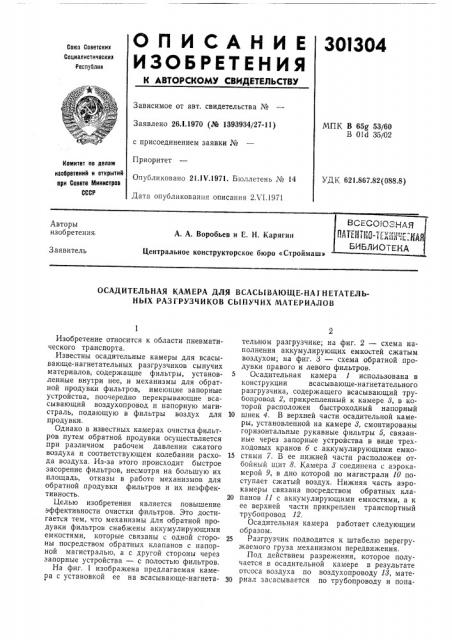

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

30!304

Союз Советских

Социалистических

Респтблик

Зависимое от авт. свидетельства ¹

Заявлено 26.1.1970 (№ 1393934/27-11) с присоединением заявки №

Приоритет

Опубликовано 21.1Ч.1971. Бюллетень № 14

Дата опубликования описания 2 Ч1.1971

МПК В 65@ 53/60

В Old 35/02

Комитет по делам изобретений и открытий при Совете Министров

СССР

УД К 621.867.82(088.8) СЕССК . АЯ

ПДИЦ1И- г.-;; -Гкм

БИБЛИО-, д

Авторы изобретения, А. А. Воробьев и Е, H. Карягин

Центральное конструкторское бюро «Строймаш»

Заявитель

ОСАДИТЕЛЬНАЯ КАМЕРА ДЛЯ ВСАСЫВАЮЩЕ-HAJ HETATEJlbНЫХ РАЗГРУЗЧИКОВ СЫПУЧИХ МАТЕРИАЛОВ

Изобретение относится к области пневматического транспорта.

Известны осадительные камеры для всасывающе-нагнетательных разгрузчиков сыпучих материалов, содержащие фильтры, установленные внутри нее, и механизмы для обратной продувки фильтров, имеющие запорные устройства, поочередно перекрывающие всасывающий воздухопровод и напорную магистраль, подающую в фильтры воздух для продувки.

Однако в известных камерах очистка фильтров путем обратной продувки осуществляется при различном рабочем давлении сжатого воздуха и соответствующем колебании расхода воздуха. Из-за этого происходит быстрое засорение фильтров, несмотря на большую их площадь, отказы в работе механизмов для обратной продувки фильтров и их неэффективность, Целью изобретения является повышение эффективности очистки фильтров. Это достигается тем, что механизмы для обратной продувки фильтров снабжены аккумулирующими емкостями, которые связаны с одной стороны посредством обратных клапанов с напорной магистралью, а с другой стороны через запорные устройства — с полостью фильтров.

На фиг. 1 изображена предлагаемая камера с установкой ее на всасывающе-нагнетательном разгрузчике; на фиг. 2 — схема наполнения аккумулирующих емкостей сжатым воздухом; на фиг. 3 — схема обратной продувки правого и левого фильтров.

5 Осадительная камера 1 использована в конструкции всасывающе-нагнетательного разгрузчика, содержащего всасывающий трубопровод 2, прикрепленный к камере 8, в которой расположен быстроходный напорный

10 шнек . В верхней части осадительной камеры, установленной на камере 8, смонтированы горизонтальные рукавные фильтры 5, связанные через запорные устройства в виде трехходовых кранов 6 с аккумулирующими емко15 стями 7. B ее нижней части расположен отбойный щит 8. Камера 3 -оединена с. аэрокамерой 9, в дно которой по магистрали 10 поступает сжатый воздух. Нижняя часть аэрокамеры связана посредством обратных кла20 панов 11 с аккумулирующими емкостями, а к ее верхней части прикреплен транспортный трубопровод 12.

Осадительная камера работает следующим образом.

25 Разгрузчик подводится к штабелю перегружаемого груза механизмом передвижения.

Под действием разрежения, которое получается в осадительной камере в результате отсоса воздуха по воздухопроводу И, мате30 риал засасывается по трубопроводу и попа301304 дает в зону действия быстроходного напорного шнека 4, подхватывается им и выдается в аэрокамеру, где разрыхляется и увлекается потоком сжатого воздуха, поступающего по магистрали 10, в трубопровод 12. Отсасываемый воздух, изменив направление из-за отбойного щита 8, что способствует дополнительному выпадению частиц цемента, поднимается вверх, теряет скорость, так как камера в этом месте имеет наибольшее сечение, и подходит к фильтрам 5, потеряв еще часть увлеченных частиц цемента. Далее воздух, очищаясь окончательно, проходит через фильтры, трехходовые краны и воздухопроводу 18 в отсасываемую машину. При полностью загруженном разгрузчике в магистрали 10 от компрессора образуется наибольшее рабочее давление сжатого воздуха, который через отрегулированные обратные клапаны 11 скапливается в емкостях 7. При падении давления в магистрали 10 воздух из емкостей обратно не выходит благодаря клапанам 11. При проведении обратной продувки фильтров один из трехходовых кранов поворачивают на 1 сек на 90, при этом полость фильтра соединяется непосредственно с емкостью 7, и, благодаря разрежению в фильтре и давлению в емкости, сжатый воздух с большой скоростью поступает в фильтр, встряхивая его ткань. Поддержка вакуума в осадительной камере в момент продувки осуществляется через остальные фильтры, которые остаются соединенными с отсасывающей машиной. Обратную продувку других фильтров осуществляют аналогично.

Предмет изобретения

Осадительная камера для всасывающе-нагнетательных разгрузчиков сыпучих материалов, содержащая фильтры, установленные

15 внутри нее, и механизмы для обратной продувки фильтров, имеющие запорные устройства, поочередно перекрывающие всасывающий воздухопровод и напорную магистраль, подающую в фильтры воздух для продувки, 20 отличающаяся тем, что, с целью повышения эффективности очистки фильтров, механизмы для обратной продувки фильтров снабжены аккумулирующими емкостями, которые связаны с одной стороны посредством обратных

25 клапанов с напорной магистралью, а с другой — через запорные устройства с полостью фильтров.
