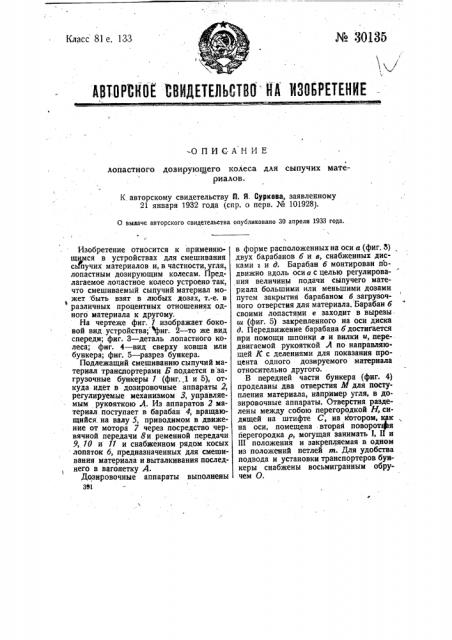

№ ЗОИЛА

Класс 81е. 133

/

АВТОРСКОЕ СВИДЕТЕЛЬСТВО КА ИЗОБРЕТЕНИЕ

-OHHC-АНИЕ лопастного дозирующего колеса для сыпучих материалов.

К авторскому свидетельству П. Я. Суркова, заявленному

21 января 1932 года (спр. о перв. N 101928).

О выдаче авторского свидетельства опубликовано 30 апреля 1933 года.

J Изобретение относится к применяющимся в устройствах для смешивания сьГпучих материалов и, в частности, угля, лопастным дозирующим колесам. Предлагаемое лопастное колесо устроено так, что смешиваемый сыпучий материал может быть взят в любых дозах, т.-е. в различных процентных отношениях одного материала к другому.

На чертеже фиг. 1 изображает боковой вид.устройства фиг. 2 — то же вид спереди; фиг. 3 — деталь лопастного колеса; фиг. 4 — вид сверху ковша или бункера; фиг. 5 †разр бункера.

Подлежащий смешиванию сыпучий материал транспортерами Б подается в загрузочные бункеры 1 (фиг.,1 и 5), откуда- идет в дозировочные аппараты 2, регулируемые механизмом 3, управляемым рукояткою Л. Из аппаратов 2 материал поступает в барабан 4, вращающийся на валу 5, приводимом в движение от мотора 7 через посредство червячной передачи 8и ременной передачи

9, 10 и 11 и снабженном рядом косых лопаток 6, предназначенных для смешивания материала и выталкивания последнего в вагонетку А.

Дозировочные аппараты выполнены зм в форме расположенных на оси а (фиг. 3) двух барабанов б и в, снабженных дисками и д. Барабан 6 монтирован подвижно вдоль осиа с целью регулирования величины подачи сыпучего материала большими или меньшими дозами путем закрытия барабаном б загрузочного отверстия для материала. Барабан 6 своими лопастями е заходит в вырезы ш (фиг. 5) закрепленного на оси диска д. Передвижение барабана 6 достигается при помощи шпонки в и вилки и, передвигаемой рукояткой Л по направляющей К с делениями для показания процента одного дозируемого материала относительно другого.

В передней части бункера (фиг. 4) проделаны два отверстия М для поступления материала, например угля, в дозировочные аппараты. Отверстия разделены между собою перегородкой Н, сидящей на штифте С, на Йотором, как на оси, помещена вторая поворот+я йерегородка р, могущая занимать 1, II u

И1 положения и закрепляемая в одном из положений петлей m. Для удобства подвода и установки транспортеров бункеры снабжены восьмигранным обручем О. — 2—

Н. А :

Тин, «Искра».

Предмет изобретения.

1. Лопастное дозирующее колесо для сыпучих материалов, отличающееся тем, что лопасти е монтированы на барабане о, подвижном вдоль оси а, в целях регулирования величины подачи материала большим или меньшим закрытием барабаном б прохода для материала.

2. Форма выполнения лопастного колеса по п. 1, отличающаяся тем, что концы лопастей е свободно пропущены сквозь прорезы диска д, жестко монтированного на оси а.
