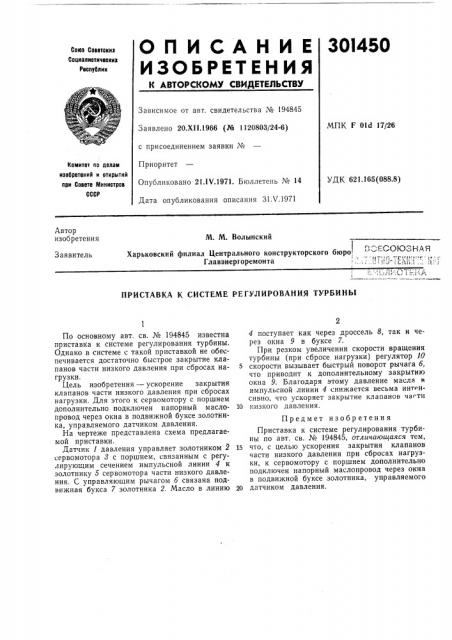

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

301450

Союв Соввтскил

Социаливтичеокил

Республик

Зависимое от авт. свидетельства № 194845

Заявлено 20.XII.1966 (№ 1120803/24-6) с присоединением заявки №

Приоритет

Опубликовано 21.1Ч.1971. Бюллетень № 14

Дата опубликования описания 31.V.1971

МПК F 016 17/26

Комитет по делам иаобретеиий и открытий при Совете рлииистров

СССР

УДК 621.165(088.8) Автор изобретения

М. М. Волынский

Харьковский филиал Центрального конструкторского бюро

Главэнергоремонта

Заявитель

ПРИСТАВКА К СИСТЕМЕ РЕГУЛИРОВАНИЯ ТУРБИНЫ

По основному авт. св. № 194845 известна приставка к системе регулирования турбины.

Однако в системе с такой приставкой не обеспечивается достаточно быстрое закрытие клапанов части низкого давления при сбросах нагрузки.

Цель изобретения — ускорение закрытия клапанов части низкого давления при сбросах нагрузки. Для этого к сервомотору с поршнем дополнительно подключен напорный маслопровод через окна в подвижной буксе золотника, управляемого датчиком давления.

На чертеже представлена схема предлагаемой приставки.

Датчик 1 давления управляет золотником 2 сервомотора 8 с поршнем, связанным с регулирующим сечением импульсной линии 4 к золотнику б сервомотора части низкого давления. С управляющим рычагом б связана подвижная букса 7 золотника 2. Масло в линию

4 поступает как через дроссель 8, так и через окна 9 в буксе 7.

Г1ри резком увеличении скорости вращения турбины (при сбросе нагрузки) регулятор 10

5 скорости вызывает быстрый поворот рычага б, что приводит к дополнительному закрытию окна 9. Благодаря этому давление масла в импульсной линии 4 снижается весьма интйнсивно, что ускоряет закрытие клапанов части

10 низкого давления.

Предмет изобретения

Приставка к системе регулирования турбины по авт. св. ¹ 194845, отличающаяся тем, 1s что, с целью ускорения закрытия клапанов части низкого давления при сбросах нагрузки, к сервомотору с поршнем дополнительно подключен напорный маслопровод через окна в подвижной буксе золотника, управляемого

20 датчиком давления.

301450

Составитель А. А. Калашников

Редактор А. Ю. Пейсоченко Техред Е. Борисова Корректор Н, Рождественская

Заказ 1364/9 Изд. № 613 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4(5

Типография, пр. Сапунова. о
