Реферат

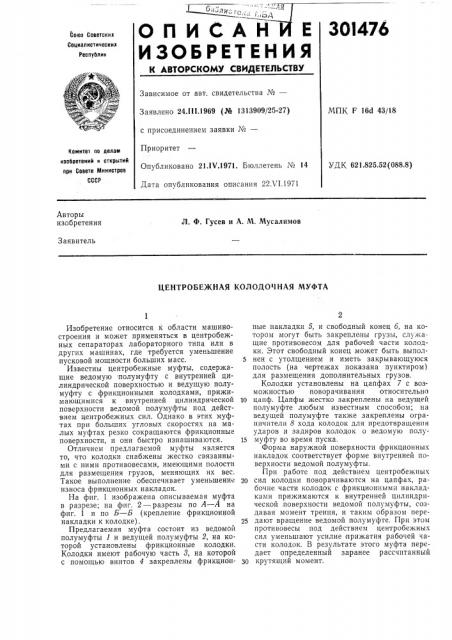

ОПИСА

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республин

Зависимое от авт. свидетельства №вЂ”

Заявлено 24.III.1969 (№ 1313909/25-27) с присоединением заявки ¹â€”

Приоритет

Опубликовано 21.IV.1971. Бюллетень № 14

Дата опубликования описания 22Х1.1971

МПК F 160 43/18

Комите1 по делам изобретений н открытий при Совете Министров

СССР

УДК 621 825.52(088.8) Авторы изобретения

Л. Ф. Гусев и А. М. Мусалимов

Заявитель

ЦЕНТРОБЕЖНАЯ КОЛОДОЧНАЯ МУФТА

Изобретение относится к области машиностроения и может применяться в центробежных сепараторах лабораторного типа или в других машинах, где требуется уменьшение пусковой мощности больших масс.

Известны центробежные муфты, содержащие ведомую полумуфту с внутренней ци.линдрической поверхностью и ведущую полумуфту с фрикционными колодками, прижимающимися к внутренней цилиндрической поверхности ведомой полумуфты под действием центробежных сил. Однако в этих муфтах при больших угловых скоростях на малых муфтах резко сокращаются фрикционные поверхности, и они быстро изнашиваются.

Отличием предлагаемой муфты является то, что колодки снабжены жестко связанными с ними противовесами, имеющими полости для размещения грузов, меняющих их вес.

Такое выполнение обеспечивает уменьшение износа фрикционных накладок, На фиг. 1 изображена описываемая муфта в разрезе; на фиг. 2 — разрезы по А — А на фиг. 1 и по Б — Б (крепление фрикционной накладки к колодке).

Предлагаемая муфта состоит из ведомой полумуфты 1 и ведущей полумуфты 2, на которой установлены фрикционные колодки.

Колодки имеют рабочую часть 8, на которой с помощью винтов 4 закреплены фрикционные накладки 5, и свободный конец 6, на котором могут быть закреплены грузы, служащие противовесом для рабочей части колодки. Этот свободный конец может быть выпол5 нен с утолщением и иметь закрывающуюся полость (на чертежах показана пунктиром) для размещения дополнительных грузов, Колодки у.становлены на цапфах 7 с возможностью поворачивания относительно

lO цапф. Цапфы жестко закреплены на ведущей полумуфте любым известным способом; на ведущей полумуфте также закреплены ограничители 8 хода колодок для предотвращения ударов и задиров колодок о ведомую полу15 муфту во время пуска.

Форма наружной поверхности фрикционных накладок соответствует форме внутренней поверхности ведомой полумуфты.

При работе под действием центробежных

20 сил колодки поворачиваются на цапфах, рабочие части колодок с фрикционнымн накладками прижимаются к внутренней цилиндрической поверхности ведомой полумуфты, создавая момент трения, и таким образом пере25 дают вращение ведомой полумуфте. Прн этом противовесы под действием центробежных сил уменьшают усилие прижатия рабочей части колодок. В результате этого муфта передает определенный заранее рассчитанный

30 крутящий момент.

301476,4(»

Фиг. т

Фиг 2

Составитель И. Злотиик

Редактор Н. Г. Михайлова Техрвд Е. Борисова Корректоры: Л. Корогод и А. Николаева

Заказ 1366/16 Изд. № 615 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Предмет изобретения

Центробежная колодочная муфта, содержащая ведущую и ведомую полумуфты и размещенные между ними колодки с фрикционными накладками, отличающаяся тем, что, с целью уменьшения износа фрикционных накладок в пусковой период, колодки снабжены жестко связанными с ними противовесами;

5 имеющими полости для размещения грузов.
