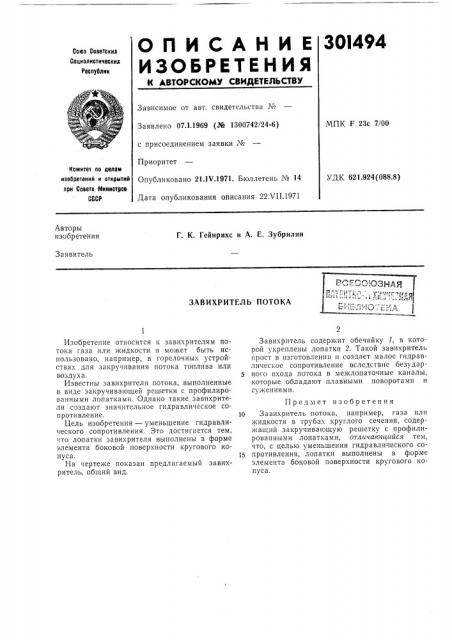

О П И С А Н И Е 30I494
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Саветскик
Социалистическик
Республик
Зависимое от авт. свидетельства №
Заявлено 07.1.1969 (1ча 1300742/24-6) МПК F 23c 7/00 с присоединением заявки №
Приоритет
Комитет по лолам изобретений и открытий при Совете Мииистрав
СССР
Опубликовано 21 IV.1971. Бюллетень № 14
Дата опубликования описания 22,VII.1971
УДК 621.924(088.8) Авторы изобретения
Г. К. Гейнрихс и А. Е. Зубрилин
Заявитель
ЗАВИХРИТЕЛЬ ПОТОКА
Изобретение относится к завихрителям потока газа или жидкости и может быть использовано, например, в горелочных устройствах для закручивания потока топлива или воздуха.
Известны завихрители потока, выполненные в виде закручивающей решетки с профилированными лопатками. Однако такие завихрители создают значительное гидравлическое сопротивление.
Цель изобретения — уменьшение гидравлического сопротивления, Это достигается тем, что лопатки завихрителя выполнены в форме элемента боковой поверхности кругового конуса.
На чертеже показан предлагаемый завихритель, общий вид.
Завихритель содержит обечайку 1, в которой укреплены лопатки 2. Такой завихритель прост в изготовлении и создает малое гидравлическое сопротивление вследствие безудар5 ного входа потока в межлопаточныс каналы, которые обладают плавными поворотами и сужениями.
Предмет изобретения
10 Завихритель потока, например, газа илп жидкости в трубах круглого сечения, содержащий закручивающую решетку с профилированными лопатками, отличающийся тем, что, с целью уменьшения гидравлического со1S противления, лопатки выполнены в форме элемента боковой поверхности кругового конуса.
