Шлаковик сталеплавильной печи

Шлаковик сталеплавильной печи

Иллюстрации

Показать все

Реферат



.,1

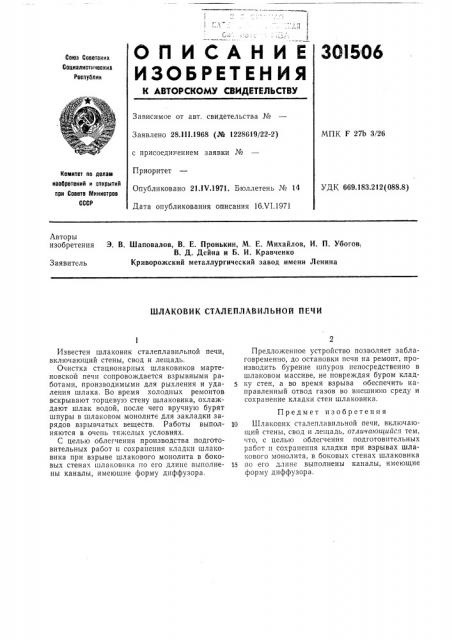

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

5 с

ЗОИО6

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28.111.1968 (№ 1228619/22-2) с присоединением заявки №

Приоритет

Опубликовано 21.IV.1971. Бюллетень № 14

Дата опубликования описания 16.VI.1971

МПК F 27Ь 3/26

Комитет по делам изобретениЯ и открытиЯ при Совете Министров

СССР

УДК 669.183.212(088,8) Авторы изобретения

Э. В. Шаповалов, В. Е. Пронькин, М. Е. Михайлов, И. П. Убогов,, В. Д. Дейна и Б. И. Кравченко

Криворожский металлургический завод имени Ленина

Заявитель

ШЛАКОВИК СТАЛЕПЛАВИЛЪНОИ ПЕЧИ

Известен шлаковик сталеплавильной печи, включающий стены, свод и лещадь.

Очистка стационарных шлаковиков мартеновской печи сопровождается взрывными работами, производимыми для рыхления и удаления шлака. Во время холодных ремонтов вскрывают торцевую стену шлаковика, охлаждают шлак водой, после чего вручную бурят шпуры в шлаковом монолите для закладки зарядов взрывчатых веществ. Работы выполняются в очень тяжелых условиях.

С целью облегчения производства подготовительных работ и сохранения кладки шлаковика при взрыве шлакового монолита в боковых стенах шлаковика по его длине выполнены каналы, имеющие форму диффузора.

Предложенное устройство позволяет заблаговременно, до остановки печи на ремонт, производить бурение шпуров непосредственно в шлаковом массиве, не повреждая буром кладку стен, а во время взрыва обеспечить направленный отвод газов во внешнюю среду и сохранение кладки стен шлаковика.

Предмет изобретения

10 Шлаковпк сталеплавильной печи, включающий стены, свод и лешадь, отличаюи ийсл тем, что, с целью облегчения подготовительных работ п сохранения кладки при взрывах шлакового монолита, в боковых стенах шлаковика

15 по его длине выполнены каналы, имеющие форму диффузора.
