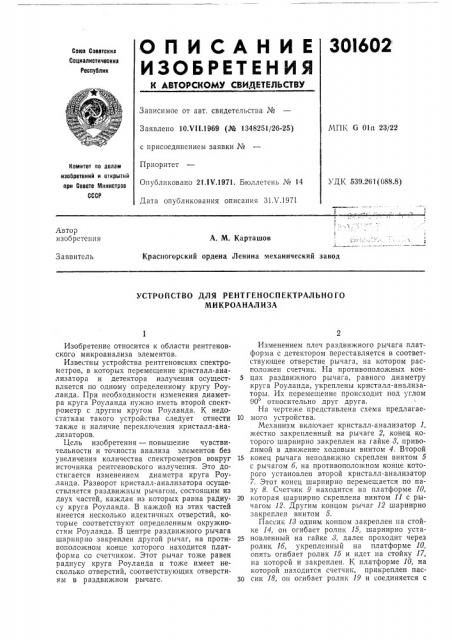

О П И С А Н И Е 30I602
ИЗОБРЕТЕН Ия
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Соввтскнз
Социвлистичвскив
Республик
Зависимое от авт. свидетельства №
Заявлено 10.т/1!.1969 (№ 1348251/26-25) с присоединением заявки №
Приоритет
Опубликовано 21.IV.1971. Бюллетень № 14
Дата опуоликования описания 31 V.1971
МПК G 01п 23/22
Комитет ло делан изобретений н открытий при Совете Министров
СССР
УДК 539.261(088,8) Автор изобретения
А. М. Карташов
Заявитель
Краспогорский ордена Ленина механический завод
УСТРОЙСТВО ДЛЯ РЕНТ ГЕНОСПЕКТРАЛЬНО ГО
МИ КРОАНАЛ ИЗА
Изобретение относится к области рентгеновского микроанализа элементов.
Известны устройства рентгеновских спектрометров, в которых перемещение кристалл-анализатора и детектора излучения осуществляется по одному определенному кругу Роуланда. При необходимости изменения диаметра круга Роуланда нужно иметь второй спектрометр с другим кругом Роуланда. К недостаткам такого устройства следует отнести также и наличие переключения кристалл-анализаторов.
Цель изобретения — повышение чувствительности и точности анализа элементов без увеличения количества спектрометров вокруг источника рентгеновского излучения. Это достигается изменением диаметра круга Роуланда. Разворот кристалл-анализатора осуществляется раздвижным рычагом, состоящим из двух частей, каждая из которых равна радиусу круга Роуланда. В каждой из этих частей имеется несколько идентичных отверстий, которые соответствуют определенным окружностям Роуланда. В центре раздвижного рычага шарнирно закреплен другой рычаг, на противоположном конце которого находится платформа со счетчиком. Этот рычаг тоже равен радиусу круга Роуланда и тоже имеет несколько отверстий, соответствующих отверстиям в раздвижном рычаге, Изменением плеч раздвижного рычага платформа с детектором переставляется в соответствующее отверстие рычага, на котором расположен счетчик. На противоположных кон5 цах раздвижного рычага, равного диаметру круга Роуланда, укреплены кристалл-анализаторы. Их перемещение происходит под углом
90 относительно друг друга.
На чертеже представлена схема предлагае10 мого устройства.
Механизм включает кристалл-анализатор 1, жестко закрепленный на рычаге 2, конец которого шарнирно закреплен на гайке 8, приводимой в движение ходовым винтом 4. Второй
15 конец рычага неподвижно скреплен винтом 5 с рычагом б, на противоположном конце которого установлен второй кристалл-анализатор
7. Этот конец шарнирно перемещается по пазу 8. Счетчик 9 находится на платформе 10, 20 которая шарнирно скреплена винтом 11 с рычагом 12. Другим концом рычаг 12 шарнирно закреплен винтом 5.
Пассик И одним концом закреплен на стойке 14, он огибает ролик 15, шарнирно уста2s новленный на гайке 8, далее проходит через ролик lб, укрепленный на платформе 10, опять огибает ролик 15 и идет на стойку 17, на которой и закреплен. К платформе 10, на которой находится счетчик, прикреплен пас30 сик 18, он огибает ролик 19 и соединяется с
301602
Предмет изобр етени я
Составитель И. Петров
Редактор Н. Г. Михайлова Техред Л. Я. Ленива Корректоры: А. Николаева и Л. Корогод
Заказ 1408/1 Изд. № 585 Тираж 473 По,дписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, )K-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 пружиной 20. Эта связь постоянно оттягивает рычаг 12 со счетчиком.
1. Устройство для рентгеноспектрального микроанализа, содержащее кристалл-анализатор, счетчик и механизм привода, состоящий из ходового винта, маточной гайки и прямолинейной направляющей, отличающееся тем, что, с целью повышения чувствительности и точности анализа элементов, как лежащих рядом, так и далеко отстоящих друг от друга
r„o атомному номеру, механизм перемещения кристалл-анализатора и счетчика выполнен в виде раздвижных рычагов, длина которых определяет диаметр круга Роуланда.
2. Устройство по п. 1, отличающееся тем, что, с целью повышения чувствительности устройства, на противоположных концах раздто вижного рычага, лежащих на круге Роуланда, размещены кристалл-анализаторы.
