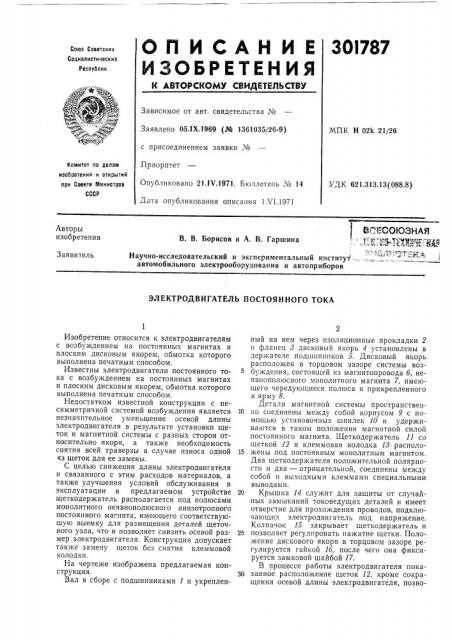

О П И С А Н И Е 30!787

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства Яе

Заявлено 05.1Õ.1969 (Фе 1361035/26-9) с присоединением заявки Ме

Приоритет

Опубликовано 2I.IV.1971. Бюллетень М 14

Дата опубликования описания 1 VI.1971

МПК Н 02k 21/26

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.313.13(088.8) В .: ГСОЮЗНАЯ

В. В. Борисов и А. В. Гаршина :-1Jl:.,," в", (Научно-исследовательский и экспериментальный институт автомобильного электрооборудования и автоприборов

Авторы изобретения

Заявитель

ЭЛЕКТРОДВИГАТЕЛЬ ПОСТОЯННОГО ТОКА

Изобретение относится к электродвигателям с возбуждением на постоянных магнитах и плоским дисковым якорем, обмотка которого выполнена печатным способом.

Известны электродвигатели постоянного тока с возбуждением на постоянных магнитах и плоским дисковым якорем, обмотка которого выполнена печатным способом.

Недостатком известной конструкции с несимметричной системой возбуждения является незначительное уменьшение осевой длины электродвигателя в результате установки щеток и магнитной системы с разных сторон относительно якоря, а также необходимость снятия всей траверзы в случае износа одной яз щеток для ее замены.

С целью снижения длины электродвигателя и связанного с этим расходов материалов, а также улучшения условий обслуживания и эксплуатации в предлагаемом устройстве щеткодержатель располагается под полюсами монолитного неявнополюсного анизотропного постоянного магнита, имеющего соответствующую выемку для размещения деталей щеточного узла, что и позволяет снизить осевой размер электродвигателя. Конструкция допускает также замену щеток без снятия клеммовой колодки.

На чертеже изображена предлагаемая конструкция.

Вал в сборе с подшипниками 1 и укрепленный на нем через изоляционные прокладки 2 и фланец т дисковый якорь 4 установлены в держателе подшипников 5. Дисковый якорь расположен в торцовом зазоре системы возбуждения, состоящей из магнитопровода б, неявнополюсного монолитного магнита 7, имеющего чередующиеся полюса и прикрепленного к ярму 8.

Детали магнитной системы пространствен10 но соединены между собой корпусом 9 с помощью установочных шпилек 10 и удерживаются в таком положении магнитной силой постоянного магнита. Щеткодержатель 11 со щеткой 12 и клеммовая колодка 13 располо15 жены под постоянным монолитным магнитом.

Два щеткодержателя положительной полярности и два — отрицательной, соединены между собой и выходными клеммами специальными выводами.

20 Крышка 14 служит для защиты от случайных замыканий токоведущих деталей и имеет отверстие для прохождения проводов, подключающих электродвигатель под напряжение.

Колпачок 15 закрывает щеткодержатель и

25 позволяет регулировать нажатие щетки. Положение дискового якоря в торцовом зазоре регулируется гайкой 1б, после чего она фиксируется замковой шайбой 17.

В процессе работы электродвигателя пока30 занное расположение щеток 12. кроме сокращения осевой длины электродвигателя, позволяет в случае износа щеток заменить последние без демонтажа электродвигателя и клеммовых колодок 18, что облегчит обслуживание в эксплуатации.

Предмет изобретения

Электродвигатель постоянного тока, содержащий систему возбуждения на постоянных магнитах с ярмом и магнитопроводом, дисковый якорь с печатной обмоткой и щеточный узел, отличающийся тем, что, с целью повышения экономичности и удобства обслуживания, монолитный неявнополюсный постоянный магнит выполнен с выемками, в полости которых непосредственно под полюсами указанного магнита размещены элементы щеточного узла.
