Патент 301798
Классы МПК
Стабилизатор напряжения'всесоюзная^ ^1[r^taiuio"ub.^^;::./^- |
Иллюстрации
Реферат

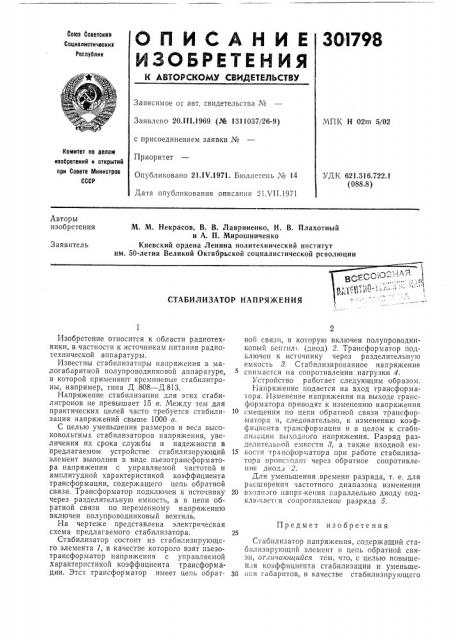

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВЙДЕТЕЛЬСТВУ
ЗО 1798
Союз боветскях
Социалистических
Республик
Зависимое oi авт. свидетельства №
Заявлено 20.ill.1969 (№ 1311037/26-9) с присоединением заявки №
Приоритет
Опубликовано 21.1V.1971. Бюллетень № 14
Дата опубликования описания 21Х11.1971
МПК Н 02m 5/02
Комитет по делам изобретений и открытий при Совете Мииистров
СССР
УДК 621.316.722.1 (088.8) Авторы изобретения
М. М. Некрасов, В. В. Лавриненко, Н. В. Плахотный и A. П. Мирошниченко
Киевский ордена Ленина политехнический институт им. 50-летия Великой Октябрьской социалистической революции
Заявитель
СТАВИЛИЗАТОР НАПРЯЖЕНИЯ
Предмет изобретения
Изобретение относится к области радиотехники, в частности к источникам питания радиотехнической аппаратуры.
Известны стабилизаторы напряжения в малогабаритной полупроводниковой аппаратуре, в которой применяют кремниевые стабилитроны, например, типа Д 808 — Д 813.
Напряжение стабилизации для этих стабилитронов не превышает 15 в. Между тем для практических целей часто требуется стабили- 10 зация напряжений свыше 1000 в.
С целью уменьшения размеров и веса высоковольтных стабилизаторов напряжения, увеличения их срока службы и надежности в предлагаемом устройстве стабилизирующий 15 элемент выполнен в виде пьезотрансформатора напряжения с управляемой частотой и амплитудной характеристикой коэффициента трансформации, содержащего цепь обратной связи, Трансформатор подключен к источнику 20 через разделительную емкость, а в цепи обратной связи по переменному напряжению включен полупроводниковый вентиль.
На чертеже представлена электрическая схема предлагаемого стабилизатора. 25
Стабилизатор состоит из стабилизирующего элемента 1, в качестве которого взят пьезотрансформатор напряжения с управляемой характеристикой коэффициента трансформации, Этст трансформатор имеет цепь обрат- 30 ной связи, в которую включен полупроводниковый ве тплг (диод) 2. Трансформатор подключен к источнику через разделительную емкость 8. Стабилизированное напряжение снимается на сопротивлении нагрузки 4.
Устройство работает следующим образом, Напряжение подается на вход трансформатора. Изменение напряжения на выходе трансформатора приводят к изменению напряжения смещения по цепи обратной связи трансформатора и, следовательно, к изменению коэффициента трансформации и в целом к стабилизации выходного напряжения. Разряд разделительной емкости 8, а также входной емкости трансфор атора при работе стабилизатора происходит через обратное сопротивление диода 2.
Для уменьшения времени разряда, т. е. для расширения частотного диапазона изменения входного напри кения "Iàðàëëåëüío диоду подклк чается сопротивление разряда 5.
Стабилизатор напряжения, содержащий стабилизирующий элемент и цепь обратной связи, отличсиои ийся тем, что, с целью повышения коэффициента стабилизации и уменьшения габаритов, в качестве стабилизирующего
301798
Составитель В. Егоров
Редактор T. И. Морозова Тсхрсд Ji. Я. Левина Корректор Т. А. Китаева
Заказ 2040)11 Изд. № 908 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, 7К-35. 1 аушская наб., д. 4/5
Типография, пр, Сапунова, 2 элемента применен пьезотрансформатор, боковые электроды которого подключень между разделительным конденсатором и общей шиной, а торцовый электрод подключен к нагрузкс и через дподно-резистивную цепочку соединен с разделительным конденсатором.
à 1 ——
1 2
