Реферат



30I83l

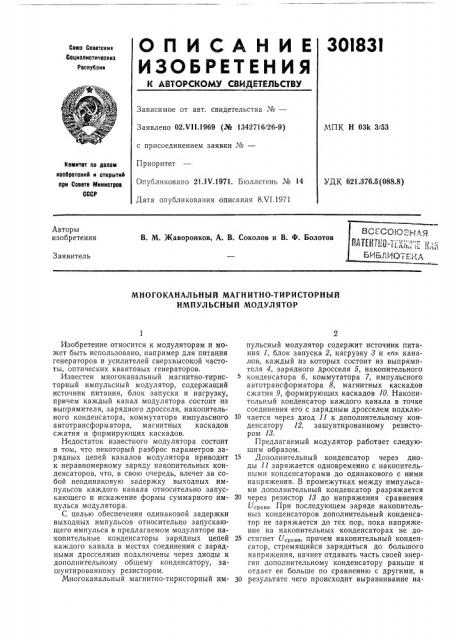

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскнл

Соцнвлнстически1

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 02.Ч11.1969 (М 1342716/26-9) с присоединением заявки №вЂ”

Приоритет

Опубликовано 21.1V.1971. Бюллетень № 14

Дата опубликования описания 8.VI.1971

МПК Н 03k 3/53

Комитет по делом ивооретеннй н открытий при Совете Министров

СССР

УДК 621.376.5 (088.8) Авторы изобретения

ВС СаЮРРАД 1ЯЦ 1, iт!Ц„"; ИБ1 ИОТЕКА

В. М. Жаворонков, А. В. Соколов и В. Ф. Болотов

Заявитель

МНОГОКАНАЛЬНЫЙ МАГНИТНО-ТИРИСТОРНЫЙ

ИМПУЛЬСНЫЙ МОДУЛЯТОР

Изобретение относится к модуляторам и может быть использовано, например для питания генераторов и усилителей сверхвысокой частоты, оптических квантовых генераторов.

Известен многоканальный магнитно-тиристорный импульсный модулятор, содержащий источник питания, блок запуска и нагрузку, причем каждый канал модулятора состоит из выпрямителя, зарядного дросселя, накопительного конденсатора, коммутатора импульсного автотрансформатора, магнитных каскадов сжатия и формирующих каскадов.

Недостаток известного модулятора состоит в том, что некоторый разброс параметров зарядных цепей каналов модулятора приводит к неравномерному заряду накопительных конденсаторов, что, в свою очередь, влечет за собой неодинаковую задержку выходных импульсов каждого канала относительно запускающего и искажение формы суммарного импульса модулятора.

С целью обеспечения одинаковой задержки выходных импульсов относительно запускающего импульса в предлагаемом модуляторе накопительные конденсаторы зарядных цепей каждого канала в местах соединения с зарядными дросселями подключены через диоды к дополнительному общему конденсатору, зашунтированному резистором.

Многоканальный магнитно-тиристорный импульсный модулятор содержит источник питания 1, блок запуска 2, нагрузку 8 и «и» каналов, каждый из которых состоит из выпрямителя 4, зарядного дросселя 5, накопительного конденсатора 6, коммутатора 7, импульсного автотрансформатора 8, магнитных каскадов сжатия 9, формирующих каскадов 10. Накопительный конденсатор каждого канала в точке соединения его с зарядным дросселем подклю10 чается через диод 11 к дополнительному конденсатору 12, зашунтированному резистором 13.

Предлагаемый модулятор работает следующим образом.

15 Дополнительный конденсатор через диоды 11 заряжается одновременно с накопительными конденсаторами до одинакового с ними напряжения. В промежутках между импульсами дополнительный конденсатор разряжается

20 через резистор 13 до напряжения сравнения

U,ð„„. При последующем заряде накопительных конденсаторов дополнительный конденсатор не заряжается до тех пор, пока напряжение на накопительных конденсаторах не до25 стигнет Уср »н причем накопительный конденсатор, стремящийся зарядиться до большого напряжения, начнет отдавать часть своей энергии дополнительному конденсатору раньше и отдает ее больше по сравнению с другими, в

30 результате чего происходит выравнивание на301831

Составитель Г. Челей

Техред Л. Л. Евдонов Корректор Т. А. Абрамова

Редактор Т. И. Морозова

Заказ 1371/13 Изд. Хз 620 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 пряжения на накопительных конденсаторах зарядных цепей всех каналов модулятора. Величины емкости дополнительного конденсатора и резистора рассчитываются так, что остаточное напряжение U<»». к концу промежутка между импульсами приближается к напряжению того накопительного конденсатора, на котором оно меньше, чем на других. В этом случае энергия, отдаваемая дополнительному конденсатору 12, является наименьшей.

Предмет изобретения

Многоканальный магнитно-тиристорный импульсный модулятор, содержащий источник питания, блок запуска и нагрузку, причем каждый канал модулятора состоит из выпрямителя, зарядного дросселя, накопительного конденсатора, коммутатора, импульсного автотрансформатора, магнитных каскадов сжатия и формирующих каскадов, отличающийся тем, что, с целью обеспечения одинаковой задержки выходных импульсов относительно запускающего импульса, накопительные конденсаторы каждого канала в местах соединения с зарядными дросселями подключены через диоды к дополнительному общему конденсатору, зашунтированному резистором.
