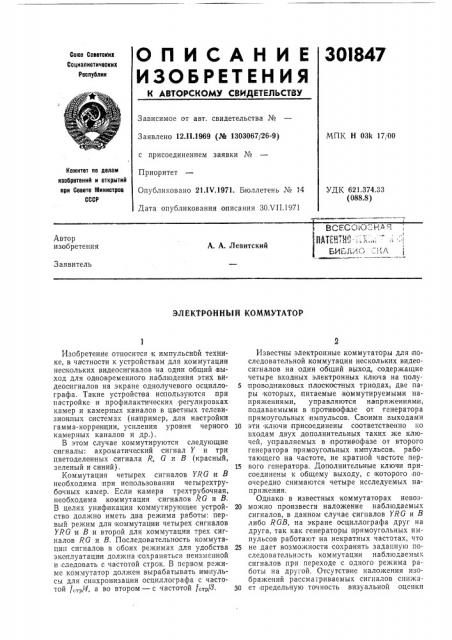

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

30I847

Союз Советскив

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 12.ll.1969 (Pk 1303067/26-9) с присоединением заявки №

Приоритет

Опубликовано 21 IV.1971. Бюллетень № 14

Дата опубликования описания ЗОХП.1971

МПК Н 03k 17 00

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.374.33 (088.8) BQEC1 О.. К4 Я

ОПГК,; -:.,;

БИьй:4О: !- .А

Автор изобретения

А. А. Левитский

Заявитель

ЭЛЕКТРОННЫЙ КОММУТАТОР

Изобретение относится к импульснОй технике, в частности к устройствам для коммутации нескольких видеосигналов на один общий выход для одновременного наблюдения этих ви= деооигналов на экране однолучевого осциллографа. Такие устройства используются,при настройке и профилактических регулировках камер и камерных каналов в цветных телевизионных системах (например, для настройки гамма-коррекции, усиления уровня черного камерных каналов и др.).

В этом случае коммутируются следующие сигналы: ахроматический сигнал Y и три цветоделенных сигнала R, G и В (красный, зеленый и синий).

Коммутация четырех сигналов YRG и В необходима при использовании чегырехтрубочных камер. Если камера трехтрубочная, необходима, коммутация сигналов RG и В.

В целях унификации коммутирующее устройство должно иметь два режима работы: первый режим для коммутации четырех сигналов

YRG и В и второй для коммутации трех сигналов RG и В. Последовательность коммутации сигналов в обоих режимах .для удобства эксплуатациями должна сохраняться неизменной и следовать с частотой строк. В первом режиме коммутатор должен вырабатывать и мпульсы для синхронизации осциллографа с частотой 1,,р/4, а во втоРом — с частотой /„р З.

Известны эЛектронные коммутаторы для последовательной коммутации нескольких видеосигналов на один общий выход, содержащие четыре входных электронных ключа на полу5 проводниковых .плоскостных триодах, две пары которых, питаемые .коммутируемыми напряжениями, управляются напряжениями, подаваемыми в:противофазе от генератора прямоугольных импульсов. Своими выходами

10 эти ключи присоединены соответственно ко входам двух дополнительных таких же ключей, управляемых в противофазе от второго генератора прямоугольных импульсов, работающего на частоте, не кратной частоте пер15 вого генератора. Дополнителыные ключ и присоединены к общему выходу, с которого поочередно снимаются четыре исследуемых напряжения.

Однако в известных коммутаторах невоз20 можно произнес ги наложение наблюдаемых сигналов, в данном случае сигналов YRG u B либо RGB, на экране осциллографа друг на друга, так как генераторы прямоугольных импульсов работают на некратных частотах, что

25 не дает возможности сохранять заданную последовательность коммутации наблюдаемых сигналов при переходе с одного режима работы на другой. Отсутствие наложения изображений рассматриваемых сигналов снижа30 ет предельную точность визуальной оценки

301847

60 б5 идентичности на стройки камерных усилителей, особенно гаммокоррекции, что, в свою очередь, ухудшает .качество цветопередачи исходного цветного изображения. Кроме того, известные коммутаторы не имеют синхронизации с частотой строчных импульсов, а ввиду того, что оба генератора не имеют между собой жесткой связи по частоте, перестройка такото коммутатора из первого режима во второй и обратно каждый раз требует определенного времени, зависящего от навыка оператора.

С целью упрощения схемы коммутатора,при одновременном обеспечении коммутации четырех либо трех видеосигналов в той же последовательности в предлагаемом коммутаторе другой .выход первого триггера соединен с одним из выходов второго триггера через последовательно включенные диод и переклю- чатель.

На чертеже приведена схема предлагаемого устройства.

Предлагаемый электронный коммутатор состоит из шести электронных ключей I — б. Четыре входных .ключа 1, 2 и, 3, 4 попарно своими выходами подключены соответственно к двум выходным ключам 5, 6, выходы которых объединены вместе и подключены к выходу коммутатора. Входные электронные ключи управляются первым триггером 7, один из выходов 8 которого подключен к счетному входу 9 второго триггера 10, управляющего выходными ключами. Один из выходов 11 этого триггера через переключатель 12 и через диод 18 подключен к другому выходу 14 первого триггера, на счетный вход 15 когорого подаются синхронизирующие импульсы.

Предлагаемый электронный ком мутатор работает следующим образом.

При подаче на счетный вход 15 первого триггера синхронизирующих импульсов частоты коммутации,,например строчной частоты

/„р, на обоих выходах 8 и 14 первого триггера появляются симметричные П-образные импульсы со сдвигом фаз в 180 частоты /„р/2.

Каждый электронный ключ 1 — 6 выполненный, например, на диодах, включен так, что при,подаче на него положительного потенциала сигнал со входа электронного ключа без иска>келий,проходит íà его выход, а при подаче отрицательного:потенциала диоды ключа смещаются в противоположном направлении, и сигнал на его выход не,поступает. Если в данный момент на выходе 14 первого триггера 7 генерируется аоложительный потенциал, то ключи 2 и 8 открыты, а ключи 1 и 4 закрыты. Соответственно на выходе первой пары ключей 1, 2 пр исутсгвует

55 ходе первой пары ключей:попеременно с частотой f„p/2 присутствуют сигналы со входов

I — П вЂ” I — П... и т. д., а на выходе второй пары со входов III — IV — П1 — IV и т. д. Благодаря тому, что один из .выходов 8,первого тр иггера подключен к счетному входу 9 второго триггера, на выходах второго триггера также появляются симметричные П-образные импульсы со сдвигом фаз .в 180, но с частотой 1„р/4. Когда яа выходе 14 первого триггера и на выходе 11 второго триггера генерируются,положительные потенциалы, то ключи 2, 8 и 5 открыты, а ключи 1, 4 и 6 закрыты. В этом состоянии триггеров на выход коммутатора посту пает оипнал со входа П. С приходом следующего синхронизирующего имлульса на выход коммутатора поступает сигнал с входа 1, так как ключ 5 осгается открыты м. С приходом третьего импульса ключ

5 закроется, а ключ 6 откроется, но в этот момент опять открыты ключи 2 и 8, и на выход коммутатора поступает сигнал со входом

III. С приходом четвертого синхронизирующего импульса на выход коммутатора поступает сигнал со входа IV, с приходом пятого импульса — со входа П и т. д, Этот режущим работы коммутатора обеспечивает коммутацию четырех самостоятельных независимых видеосигналов на один общий выход коммутатора последовательно с частотой синхронизирующих импульсов.

При включении переключателя 12, выполненного в виде тумблера или реле, выход П второго триггера оказывается подключенным через элемент односторонней проводимости, напр имер диод, к выходу 14 первого триггера.

В этом случае коммугатор работает в режиме, обеспечивающем;последовательную коммутацию только трех сигналов, так как оба управляющих электронными ключами триггера в этом режиме могут также находиться друг относительно друга в любых фазовых состояниях, как и в первом режиме, за исключением одного состояния. В данном случае невозможным состоянием является отрицательный потенциал на выходе 14 первого триггера и положительный на выходе 11 второго триггера (для триггеров, вьпполненных на транзисторах р-и-р-типа). В этом состоянии должны быть открыты ключи 1, 4 и 5 и на выходе коммутатора появляется сигнал с выхода I. Однако если на выходе 14 первого триггера 7 возникает отрицательный потенциал, то появляющийся на выходе 11 положительный,потенциал переводит благодаря односторонней проводимости диода 18 первый триггер в противоположное состояние, и потенциал на выходе

14 первого триггера также становится положительным. Это состояние управляющих триггеров соответствует проводимости ключей 2, 8 и 5, обеспечивающее .поступлен ие на выход коммутатора сигнала со входа П, Дальнейшая работа коммутатора в этом режиме происходит точно так же, как и в первом вышеописанном режиме до м"иента начала откры301847

Составитель Т. Пигасова

Редактор T. И. Морозова Техред А. А. Камышникова Корректор Н. Рождественская

Заказ 1907i15 Изд. ¹ 803 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4. 5

Типография, пр. Сапунова, 2 тия ключей 1, 4 и 5. Ключи в данном случае не открываются, если триггеры выбра|ны достаточно быстродействующими (с фронтами менее 0,2 мксек), а время между синхронизирующими импульсами достаточно велико (длптельпосгь строки 64 мксек). В этом режиме гредлагаемый коммутатор подключает на c30fl выход последовательно сигналы cG входов II — III — IU — 11 — 111 — IV и т. д., а сигнал со входа I на выход коммутатора не поступает.

TaimM образом, оба управляющих триггера предлагаемого коммутатора работают на кратных частотах в обоих режимах, в результате чего легко осуществляется синхронизация осциллоскопа, на вход которого подводятся коммутируемые сигналы. Для синхронизации используются П-образные импульсы, возникающие на л1обом из выходов второго триггера 10.

Другим важным преимуществом предлагаемого коммутатора является простота переключения схемы для перехода из режима коммутации четырех сигналов в режим коммутации трех сигналов.

Предмет изобретения

Электронный коммутатор для последовательной коммутации нескольких видеосигналов на один общий выход, содержащий четыре входных электронных ключа, управляемых

10 с,помощью первого триггера, счетный вход которого подключен к источнику синхронизиру1ощих импульсов частоты коммутации, и два выходных электронных ключа, управляемых с гомощью второго триггера, счетный вход IKO15 торого соединен с одним из выходов первого триггера, отличающийся тем, что, с цслью прощения перестройки коммутатора для коммутации четырех либо трех сигналов в той же последовательности, другой выход первого

20 триггера соединен с одним из выходов второго триггера через последовательно включенные диод и переключатель.
