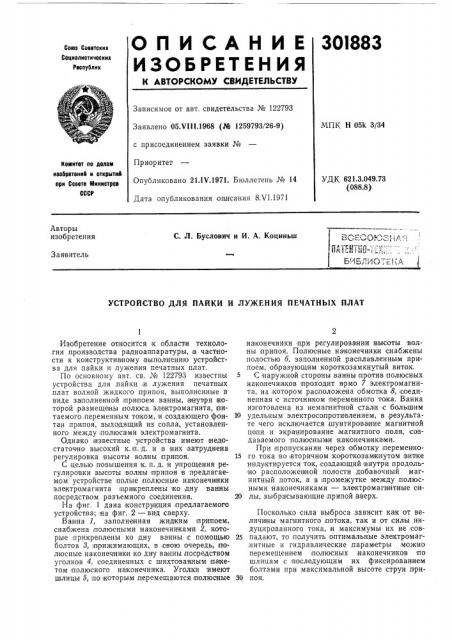

О Г1 И С А Н И E 301883
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
COOS CUB8TCKNl
Социалистичеоки»
Республик
Зависимое от авт. свидетельства № 122793
Заявлено 05.VIII.1968 (№ 1259793/26-9) с присоединением заявки №
Приоритет
Опубликовано 21.1Ч.1971. Бюллетень № 14
Дата опубликования описания 8 Ч1.1971
МПК Н 05k 3/34
Комитет по делам иаабретвний и открытий при Совете Миииотров
СССР
УДК 621.3.049.73 (088.8) Авторы изобретения
С. Л. Буслович и И. А. Коциньш
Заявитель
УСТРОЙСТВО ДЛЯ ПАЙКИ И ЛУ)КЕНИЯ ПЕЧАТНЫХ ПЛАТ
Изобретение относится,к области технологии,производства радиоаппаратуры, iB частности к конструктивному выполнению устрой ства для пайки и лужения печатных плат.
По основному авт. св. № 122793 известны устройства для,пайки и лужения печатных .плат волной жидкого припоя, выполненные в виде за полненной при поем ванны, в нутри которой, размещены полюса электромагнита, питаемого,переменным током, и создающего фонтан,припоя, выходящий из сопла, установленного между IIIîëþсами электромагнита.
Однако известные устройства имеют яедостаточно высокий к.in. д. и в них затруднена регулировка высоты волны inpHnoH.
С целью повышения к. п. д. и упрощения регулировки высоты:волны припоя в предлагаемом устройстве полые полюсные наконечники электромагнита прикреплены IKQ дну BBHIHbI посредством разъемного соединения.
На,фиг. 1 дана конструкция првдлагаемого устройства; на фиг. 2 — вид сверху. ,Ванна 1, заполненная жидким Inp_#_inoBM, снабжена полюсными наконечниками 2, которые прикреплены ко дну ванны Ic помощью болтов 8, пр ижимающих, в свою очередь, полюсные наконечники ко дну ва нны посредством уголKoiB 4, соединенных с шихтованным пакетом полюсного наконечника. УгoJIiKH имеют шлицы 5, .по которым, перемещаются полюсные на конечники при регулировании высоты волны припоя. Полюсные наконечники снабжены полостью б, заполненной расплавленным припоем, образующим короткозамкнутый виток.
5 С наружной стороны .ванны против .полюсных наконечников проходит ярмо 7 электромагнита, на котором расположена обмотка 8, соединенная с источником переменного тока. Ванна изготовлена из немапнитной стали с большим
10 удельным электросопротивлением, в,результате чего исключается шунтироваяие магнитной цепи и экранирование,магнитного, поля, создаваемого полюсными наконечника ми.
При пропускании через обмотку переменно15 го тока во вторичном короткозамкнутом витке индуктируется ток, создающий внутри продольно расположен ной .полости добавочный магнитный поток, а в промежутке между полюсными наконечниками — электромагнитные ои20 лы, выбрасывающие припой вверх.
Посколько сила выброса зависит KaiK от величи ны магнитного потока, так и от силы индуцированного тока, и максимумы их не сов25 падают, то получить оптимальные электромаг,нитные и гидравлические;параметры можно перемещением полюсных наконечников ао шлицам с последующим их фиксированием болтами при максимальной высоте струи при30 поя, 301883
Предмет изобретения
2 Л о
Фиг. /
Фиг 2
Составитель А. Сиротин
Редактор Т. А. Морозова Техред E. Борисова Корректор В. И. Жолудсва
Заказ 1369/10 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2
Устройспво для пайки и лужения печатных ллат, вы полненное по авт. св. № 122793, отличающееся тем, что, с целью, повышения к. п. д. устройства и упрощения регулировки высоты волны припоя,,полюсные наконечники электромагнита выполнены,полыми и прикреплены к дну ванны посредством разъемного
5 соединения.
