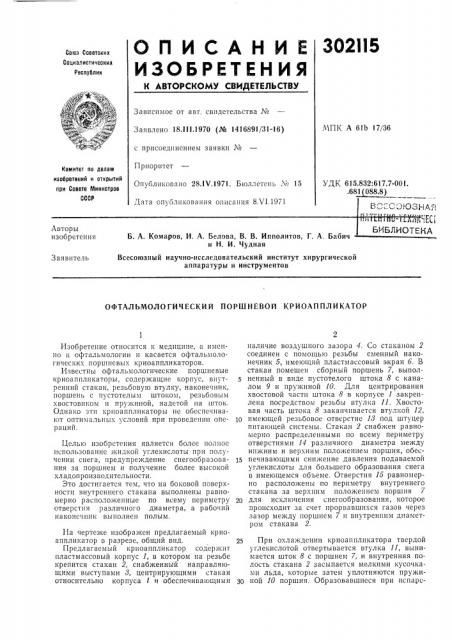

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

МПК А 6(Ь 17/36

Заявлено 18 11(.1970 (№ 1416891/31-16) с присоединением заявки ¹

Приоритет

Опубликовано 28.(Ч.1971. Бюллетень ¹ 15

Дата опубликования описания 8Х(.1971

Комитет по делам изобретвиий v открытий при Совете Министров

СССР

УДК 615.832:617.7-00 (..68 1088.8) 4.птЛЕ1

Авторы изобретения

БИБЛИОТЕКА

Б. А. Комаров. И, А. Белова, В. В. Ипполитов, Г. А, Бабич и Н. И. Чудная

Всесоюзный научно-исследовательский институт хирургической аппаратуры и инструментов

Заявитель

ОФТАЛЬМОЛОГИЧЕСКИЙ ПОРШНЕВОИ КРИОАППЛИКАТОР

Изобретение относится к медицине, а именно к офтальмологии и касается офтальмологических поршневых криоаппликаторов.

Известны офтальмологические поршневые криоаппликаторы, содержащие корпус, внутренний стакан, резьбовую втулку, наконечник, поршень с пустотелым штоком, резьбовым хвостовиком и пружиной, надетой на шток.

Однако зти криоаппликаторы не обеспечивают оптимальных условий при проведении операций.

Целью изобретения является более полное использование жидкой углекислоты при получении снега, предупреждение снегообразования за поршнем и получение более высокой хладопроизводительности.

Это достигается тем, что на боковой поверхности внутреннего стакана выполнены равномерно расположенные по всему периметру отверстия различного диаметра, а рабочий наконечник выполнен полым.

Иа чертеже изображен предлагаемый криоаппликатор в разрезе, общий вид.

Предлагаемый криоаппликатор содержит пластмассовый корпус 1, в котором на резьбе крепится стакан 2, снабженный направляющими выступами 8, центрирующими стакан относительно корпуса 1 и обеспечивающими наличие воздушного зазора 4. Со стаканом 2 соединен с помощью резьбы сменный наконечник 5, имеющий пластмассовый экран 6. В стакан помешен сборный поршень 7, выполненный в виде пустотелого штока 8 с каналом 9 и пружиной 10. Для центрирования хвостовой части штока 8 в корпусе 1 закреплена посредством резьбы втулка 11. Хвостовая часть штока 8 заканчивается втулкой 12, 1р имеющей резьбовое отверстие 18 под штуцер питающей системы. Стакан 2 снабжен равномерно распределенными по всему периметру отверстиями 14 различного диаметра между нижним и верхним положением поршня, обес15 печивающими снижение давления подаваемой углекислоты для большего образования снега в имеющемся объеме. Отверстия 15 равномерно расположены по периметру внутреннего стакана за верхним положением поршня 7

2р для исключения снегообразования, которое происходит за счет прорвавшихся газов через зазор между. поршнем 7 и внутренштм диаметром стакана 2.

25 При охлаждении криоаппликатора твердой углекислотой отвертывается втулка 11, вынимается шток 8 с поршнем 7, и внутренняя полость стакана 2 засыпается мелкими кусочками льда, которые затем уплотняются пружиЗр ной 10 поршня. Образовавшиеся при испаре302ll5

Предмет изобретения

Составитель Н. Б. Эскин

Редактор 3. Твердохлебова Тсхред Т. П. Курилко Корректоры: Е. Ласточкина н В. Петрова

Заказ 1544/7 Изд. № 656 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4(5

Типография, пр. Сапунова, 2 нии льда газы выходят через отверстия 14 и

15 стакана 2, попадают в воздушный зазор 4 и через боковые зазоры выходят наружу.

При охлаждении криоаппликатора жидкой углекислотой из баллона втулка 12 штока 8 посредством резьбы соединяется со штуцером зарядного устройства, и внутренняя полость стакана заполняется хладагентом. По мере его испарения образуется снег и охлажденный газ. Газ выходит через отверстия в стакане 2 и через боковой зазор наружу. По наполнении снегом рабочего объема шток 8 выдвигается на полный ход, и наконечник 5 приобретает нужную температуру. Пружина

10 по мере испарения снега уплотняет его u подает в зону наконечника 5.

Офтальмологический поршневой криоаппликатор, содержащий корпус, внутренний стакан, резьбовую втулку, наконечник, поршень с пустотелым штоком, резьбовым хвостовиком и пружиной, надетой на шток, отлича ощийся тем, что, с целью более полного использования жидкой углекислоты при получении снега, предупреждения снегообразования за поршнем и получения более высокой хладопроизводительности, на боковой поверхности внутреннего стакана выполнены равномерно расположенные по всему периметру отверстия различного диаметра, и рабочий наконечник вы полнен полым.
