Раздвижная штанга для ударного бурения с промывкой

Раздвижная штанга для ударного бурения с промывкой

Иллюстрации

Показать все

Реферат



№ 30214

Класс 5а, 6

АВТОРСКОЕ- СВИДЕТЕЛЬСТВО HL ИЗОБРЕТЕНИЕ

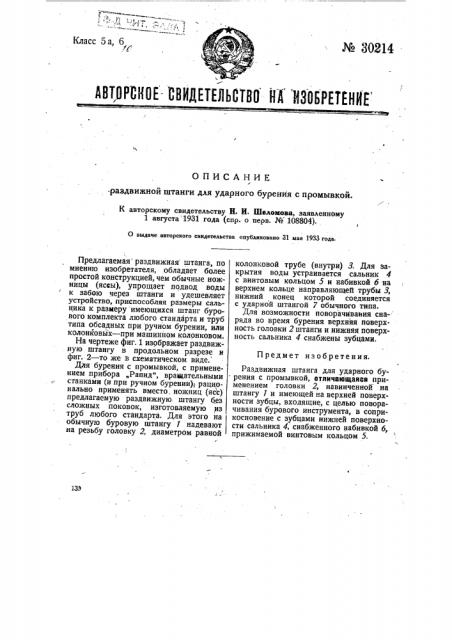

ОПИСАНИЕ раздвижной штанги для ударного бурения с промывкой.

К авторскому свидетельству Н. И. Шеломова, заявленному

1 августа 1931 года (спр. о перв. № 108804).

О выдаче авторского свидетельства опубликовано 31 мая 1933 года.

Предмет изобретения.

Предлагаемая раздвижная штанга, по мнению изобретателя, обладает более простой конструкцией, чем обычные ножницы (ясаы), упрощает подвод воды к забою через штанги и удешевляет устройство, приспособляя размеры сальника к размеру имеющихся штанг бурового комплекта любого стандарта и труб типа обсадных при ручном бурении, или колонковйх — при машинном колонковом.

На чертеже фиг. 1 изображает раздвижную штангу в продольном разрезе и фиг. 2 — то же в схематическом виде.

Для бурения с промывкой, с применением прибора „Рапид", вращательными станками (и при ручном бурении); рационально применять вместо. ножниц (ясс) предлагаемую раздвижную штангу без сложных поковок, изготовляемую из труб любого стандарта. Для этого на обычную буровую штангу 7 надевают на резьбу головку 2, диаметром равной колонковой трубе (внутри) 3. Для закрытия воды устраивается сальник 4 с винтовым кольцом 5 и набивкой б на верхнем кольце направляющей трубы 3, нижний конец которой соединяется с ударной штангой 7 обычного типа.

Для возможности поворачивавия снаряда во время бурения верхняя поверхность головки 2 штанги и нижняя поверхность сальника 4 снабжены зубцами.

Раздвижная штанга для ударного бурения с промывкой, отличающаяся применением головки 2, нани нчен ной на штангу 7 и имеющей на верхней поверхности зубцы, входящие, с целью поворачивания бурового инструмента, в соприкосновение с зубцами нижней поверхности сальника 4, снабженного набивкой 6, прижимаемой винтовым кольцом 5.
