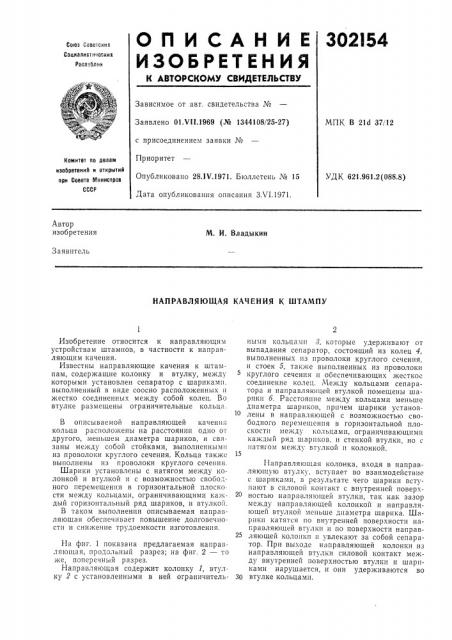

О П И С А Н И Е 302I54

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сокээ Сссатския

Соаиалис-ииоскик

Респтблик

Зависимое от авт. свидетельства №

Заявлено 01.Vll.1969 (№ 1344108/25-27) с присоединением заявки №

Приоритет

Опубликовано 281V.1971. Бюллетень № 15

Дата опубликования описания ЗХ1.1971.

МПК В 21с1 37/12

Комитет по делам изобретеиий и открытий при Совете йаииистрое

СССР

УДК 621.961.2(088.8) Автор изобретения

М. И. Владыкин

Заявитель

НАПРАВЛЯЮЩАЯ КАЧЕНИЯ К ШТАМПУ

Изобретение относится к направляющим устройствам штампов, в частности к направляющим качения.

Известны направляющие качения к штампам, содержащие колонку и втулку, между которыми установлен сепаратор с шариками, выполненный в виде соосно расположенных и жестко соединенных меэкду собой колец. Во втулке размещены ограничительные кольца.

В описываемой направляющей качени", кольца расположены на расстоянии одно от другого, меньшем диаметра шариков, и связаны между собой стойками, выполненными из проволоки круглого сечения. Кольца также выполнены из проволоки круглого сечения.

Шарики установлены с натягом между колонкой и втулкой и с возможностью свободного перемещения в горизонтальной плоско сти между кольцами, ограничивающими каждый горизонтальный ряд шариков, и втулкой.

В таком выполнении описываемая направляющая обеспечивает повышение долговечности и снижение трудоемкости изготовления.

На фиг. 1 показана предлагаемая направляющая, продольный разрез; на фиг. 2 — то же, поперсчный разрез.

Направляющая содержит колонку 1, втулку 2 с установленными в ней ограничитель- 30 ными кольцами 8, которые удерживают от выпадания сепаратор, состоящий из колец 4, выполненных из проволоки круглого сечения, и стоек 5, также выполненных из проволоки круглого сечения и обеспечивающих жесткое соединение колец. Между кольцами сепаратора и направляющей втулкой помещены шарики 6. Расстояние между кольцами меньше диаметра шариков, причем шарики установлены в направляющей с возможностью свободного перемещения в горизонтальной плоскости между кольцами, ограничивающими каждый ряд шариков, и стенкой втулки, но с натягом между втулкой и колонкой.

11аправляющая колонка, входя в направляющую втулку, вступает во взаимодействие с шариками, в результате чего шарики вступают в силовой контакт с внутренней поверхностью направляющей втулки, так как зазор между направляющей колонкой и направляющей втулкой меньше диаметра шарика. Шарики катятся по внутренней поверхности направляющей втулки и по поверхности направляющей колонки и увлекают за собой сепаратор. При выходе направляющей колонки из направляющей втулки силовой контакт между внутренней поверхностью втулки и шариками нарушается, и они удерживаются во втулке кольцами, 3021 сi4

Предмет изобретения (Я

Ф02 2

Составитель 1О. Цейтлин

Текред Е. Борисова Корректор В. П. Федулова

Редактор О. 1Оркова

Заказ 1358113 Тираж 473 Подписно

ЦНИИПИ Комитета llo делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Рауви каи иаб., д. 4, 5

Типография, пр. Сапунова, 2

Направляющая качения к штампу, содержащая помещенный между колонкой и втулкой, снабженной ограничительными кольцами, сепаратор с шариками, выполненный в виде сооспо расположенных и жестко соединенных между собой колец, отлича ощаяся тем, что, с цслью повышения долговечности и снихкепия трудоемкости изготовления направляющих, кольца расположены на расстоянии одно от другого, меньшем диаметра шариков, и связаны между собой стойками, выполненными из проволоки круглого сечения, а шари5 кн установлены с натягом между колонкой и втулкой и с возможностью свободного перемещения в горизонтальной плоскости между ограHè÷èвающими каждый горизонтальный ряд шариков кольцами, также выполненпы10 ми из проволоки круглого сечения, и втулкой.
