Прибор для измерения кривизны буровых скважин
Иллюстрации
Реферат
Жп 80223
Класс 5 а, 18 i+<

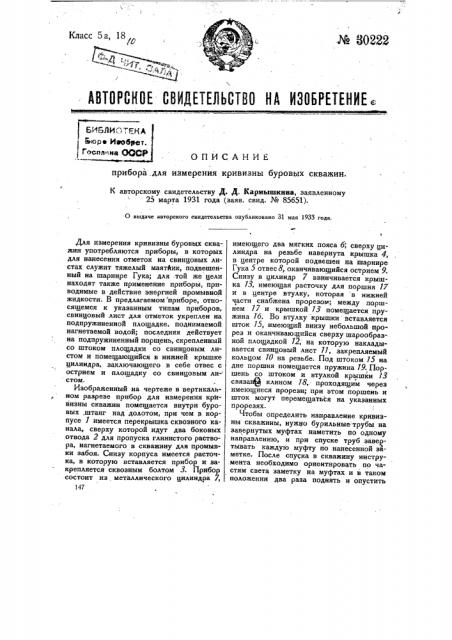

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ .
БИБЛИО
ЬюдФ Кеф
t осам иж
ОПИСАНИЕ прибора для измерения кривизны буровых скважин.
К авторскому. свидетельству Д. Д. Кармышкина, заявленному
25 марта 1931 года (ваяв. свид. № 85651).
О выдаче авторского свидетельства опубликовано 31 мая l933 года.
Для измерения кривизны буровых сква-, жин употребляются приборы, в которых для нанесения отметок на свинцовых листах служит тяжелый маятйик, подвешенный на шарнире Гука; для -той же цели находят также применение приборы, приводимые в действие энергией промывной жидкости. В предлагаемом приборе, относящемся к указанным типам приборов, свинцовый лист для отметок укреплен на подпружиненной площадке, поднимаемой нагнетаемой водой; последняя действует на подпружиненный поршень, скрепленный со штоком площадки со свинцовым листом и помещающийся в нижней крышке цилиндра, заключающего в себе отвес с острием и площадку со свинцовым ли- стом.
Изображенный на чертеже в вертикальном разрезе прибор для измерения кривизны скважин помещается внутри буровых .штанг над долотом, при чем в корпусе 1 имеется перекрышка сквозного канала, сверху которой идут два боковых отвода 2 для пропуска глинистого раствора, нагнетаемого в скважину для промывки забоя. Снизу корпуса имеется расточка, в которую вставляется прибор и закрепляется сквозным болтом 3. Прибор состоит из металлического цилиндра 7, 147 имеющего два мягких пояса 6; сверху цилиндра на резьбе навернута крышка 4, в центре которой подвешен на шарнире
Гука 5 отвес 8, оканчивающийся острием 9.
Снизу в цилиндр 7 ввинчивается крышка 13, имеющая расточку для поршня 17 и в центре втулку, которая в нижней части снабжена прорезом; между поршнем 17 и .крышкой 13 помещается пружина 16. Во втулку крышки вставляется шток 15, имеющий внизу небольшой прорез и оканчивающийся сверху шарообразной площадкой 12, на которую накладывается свинцовый лист 11, закрепляемый кольцом 10 на резьбе. Под штоком 15 на дне поршня помещается пружина 19. Поршень со штоком и втулкой крышки 13 связан9 клином 18,- проходящим через имеющиеся прорези; при этом поршень и шток могут перемещаться на указанных прорезях.
Чтобы определить направление кривизны скважины, нужно бурильные трубы на завернутых муфтах наметить по одному направлению, и при спуске труб завеотывать каждую муфту по нанесенной заметке. После спуска в скважину инструмента необходимо ориентировать по частям света заметку на муфтах и в таком положении два раза поднять и опустить (иробасбошить) инструмент, чтобы не было изогнутости в трубах. После этого опущенный прибор в трубах примет направление скважины. Так как в долоте отверстие меньше боковых каналов 2, то поршень 7 под давлением нагнетаемого глинистого раствора для промывки забоя поднимется вместе со штоком 15, несущим площадку 12 со свинцовым листом 11, доведя последний до соприкосновения с острием 9 отвеса 8. Далее площадка 12 приостанавливает движение, а поршень под давлением дойдет до упора в нижнюю часть крышки 13, вытеснив жидкость из пространства между ним и крышкой через небольшое боковое отверстие 14, и таким образом закрепит острие в свинцовом листе 11 соответ. ственно уклону скважины от вертикали.
При таком положении прибора начинается процесс бурения.
После окончания бурения, перед подъемом инструмента, насос выключается, вследствие чего давление иа поршень 17 прекратится, и пружина 16 отведет плоэ щадку 12 от острия 9 отвеса.- Чтобы проверить наклон произведенного бурения, необходимо бурильные трубы опять поставить метками в том же направлении, как и при начале бурения и трубы пробасбашить, чтобы выправить изогнутость труб, а затем снова включить насос на несколько секунд, вследствие чего поршень снова поднимется и произведет вто"рую более тонкую отметку на свинцовом листе. После этого инструмент подни. мается и прибор вынимается; разница между точками и удаление нх от центра .указывает кривизну скважины.
Чтобы глинистый раствор не попадал в цилиндр в последний наливают масло.
"м
П р е д м е т и s„p"6 а.е, т е н и я.
Прибор для измерения кривизны буровых скважин, помещенный в полых штангах над долотом, приводимый в действие глинистым раствором и состоящий из тяжелого отвеса с острием, подвешенного на шарнире Гука, отличающийся применением подпружиненной подвижной площадки 12 со свинцовым листом, 11, поднимаемой силой нагнетаемой по штангам воды, действующей на подпружиненный поршень 17, который скреплен со штоком 15, движущимся во втулке нижней крышки 13 цилиндра 7. 1
