Яо ®2Я

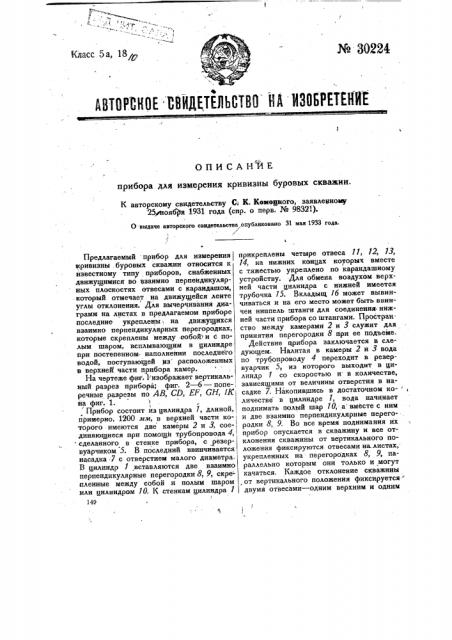

Класс 5а, 18, ОПИСАНИЕ прибора для измерения кривизны буровых скважин.
К авторскому свидетельству С> К. Кемомкого, заявленному
25 ноя@я 1931 года (спр. о перв. ¹ 98321).
О выдаче автооекого свидетельства опубликовано 31 мая 1933 года..Г
Предлагаемый прибор для измерения кривизны . буровых скважин относится к известному типу приборов, снабженных движущимися во взаимно перпендикулярных плоскостях отвесами с карандашом, - который отмечает на движущейся ленте углы отклонения. Для вычерчивания диаграмм на листах в предлагаемом приборе последние- укреплены на движущихся взаимно -перпендикулярных перегородках, которые скреплены между .побой> и с полым шаром, всплывающим в цилиндре при постепенном- наполнении последнего водой, поступающей из расположенных в верхней части прибора камер.
На чертеже фиг. 1 изображает вертикаль-; ный разрез прибора; фиг. 2 — б — попе-, речные разрезы по АВ, CD, EF, GH, 1К на фиг. 1.
Прибор состоит из цилиндра 1, длиной, примерно, 1200 мм, в верхней части ко-! дорого имеются две камеры 2 и 3, cee- диняющиеся при помощи трубопровода 4, сделанного в стенке прибора, с резервуарчиком 5. В последний ввинчивается, насадка 7 с отверстием малого диаметра.
В цилиндр 1 вставляются две взаимно перпендикулярные перегородки 8, 9, скре пленные между собой и полым шаром или цилиндром 10. К стенкам цилиндра 1
149 прикреплены четыре отвеса 11, 12, 13, 14, на нижних концах которых вместе с тяжестью укреплено по карандашному устройству. -Для обмена воздухом верхней части цилиндра с нижней имеется трубочка 15. Вкладып1 16 может вывинчиваться и на его место может быть ввинчеи ниппель штанги для соединения нижней части прибора со штангами. Пространство между камерами 2 и 3 служит для принятия перегородки 8 при ее подъеме.
Действие црибора заключается в следующем. Налитая в камеры 2 и 3 вода по трубопроводу 4 переходит в резервуарчик 5, из которого выходит в цилиндр 1 со скоростью и. в количестве, зависящими от величины отверстия в насадке 7. Накопившись в достаточном ко-, личестве в цилиндре 1, вода начинает поднимать полый шар 10, а вместе с ним и две взаимно перпендикулярные перегородки 8, 9. Во все время поднимания их прибор опускается в скважину и все отклонения скважины от вертикального положения фиксируются отвесами на.листах, укрепленных на перегородках 8, 9, параллельно которым они только и могут качаться. Каждое отклонение скважины, от вертикального положения фиксируется двумя отвесами †одн верхним и одним
АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ
Твп. «Искра». нижним. Направление и угол кривизны вычисляются для любых глубин скважины по формулам
tg а1 tg o„ tg и
: tg R y — — tg $
1Я +2 slI1< соя R где i — угу, составленный осью одного из верхних отвесов и осью прибора; — угол, составленный осью одного из нижних отвесов и осью прибора; а †уг, составленный направлением кривизны скважины и направлением ближайшей перегородки 8 или 9; P — угол кривизны скважины.
Предмет изобретения.
Прибор для измерения кривизны буро: вых скважин с четырьмя снабженными карандашами отвесами, расположенными E двуФ" взаимно перпендикулярных- плоскостях, отличающийся применением, с целью вычерчивания диаграмм на движущихся листах, движущихся взаимно перпендикулярных перегородок 8, 9, скрепленных между собой и с полым шаром 10, под-!. ннмающимся при наполнении водой ци линдра 1, вытекающей из камер 2 — 3 по трубе 4 — 4 и насадке 7,
