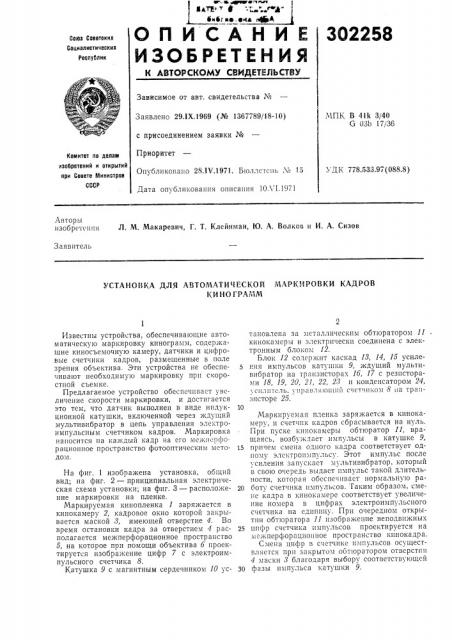

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ЗО2258

Союз Советоких

Социалистических

Реслублик

Зависимое от авт. свидетельства ¹

Заявлено 29.!Х.1969 (№ 1367789/18-10) с присоединением заявки №

Приоритет

Опубликовано 28.IV.1971. Бюллетень ¹ 15

Дата опубликования описания 10Л"I.1971

»пК В и! 31i!0

G 03 о 17/36

Комитет по делам изобретений и открытий ори Совете Министров

СССР

УДК 778.533.97(088.8) Авторы изобретения Л. М. Макаревич, Г. T. Клейнман, Ю. А. Волков и И. А. Сизов

Заявитель

УСТАНОВКА ДЛЯ АВТОМАТИЧЕСКОЙ МАРКИРОВКИ КАДРОВ

КИ НО ГPAMM

Известны устройства, обеспечивающие автоматическую маркировку кинограмм, содержащие киносъемочную камеру, датчики и цифровые счетчики кадров, размещенные в поле зрения объектива. Эти устройства не обеспечивают необходимую маркировку прп с«оростной съемке.

Предлагаемое устройство обеспечивает увеличение скорости маркировки, и достигается это тем, что датчик выполнен в виде индукционной катушки, включенной через ждущий мультивибратор в цепь управления электроимпульсным счетчиком кадров. Маркировка наносится на каждый кадр на его межперфорационное пространство фотооптическим методом.

На фиг. 1 изображена установка, общий вид; на фиг. 2 — принципиальная электрическая схема установки; на фиг. 3 — расположение маркировки на пленке.

Маркируемая кинопленка 1 заряжается в кинокамеру 2, кадровое окно которой закрывается маской 8, имеющей отверстие 4. Во время остановки кадра за отверстием 4 располагается межперфорационное пространство

5, на которое при помощи объектива б проектируется изображение цифр 7 с электроимпульсного счетчика 8.

Катушка 9 с магнитным сердечником 10 установлена за металлическим обтюратором 11 кинокамеры и электрически соединена с электронным блоком 12.

Блок 12 содержит каскад 18, 14, 15 усиле5 ния импульсов катушки 9, ждущий мультивибратор на транзисторах 1б, 17 с резисторами 18, 19, 20, 21, 22, 28 и конденсатором 24, Iсплитель, управляющий счетчиком 8 на транзисторе 25.

Маркируемая пленка заряжается в кинокамеру, и счетчик кадров сбрасывается на нуль.

При пуске кинокамеры обтюратор 11, вращаясь, возбуждает импульсы в катушке 9, 15 причем смена одного кадра соответствует одному электроимпульсу. Этот импульс после усиления запускает мультивибратор, который в свою очередь выдает импульс такой длительности, которая обеспечивает нормальную ра20 боту счетчика импульсов. Таким образом, смене кадра в кинокамере соответствует увеличение номера в цифрах электроимпульспого счетчика на едгппщу. При очередном открытии обтюратора 11 изображение неподвижных

25 цифр счетчика импульсов проектируется на мсжперфорационное пространстao к1 нокадра.

Смена цифр в счетчике импульсов осуществляется при закрытом обтюратором отверстии

4 маски 3 благодаря выбору соответствующей

30 фазы импульса катушки 9.

302258

Предмет изобретения

<Риг.1

701

Составитель А. Массов

Текрсд Л. Л. Евдонов

Редактор Е. Дайч

Корректор О. Б. Тюрина

Заказ 1420;3 Изд. № 643 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Мшшстров СССР

Москва, 7К-35, Раушская наб., д. 4,5

Типографии, пр. Сапунова, 2

Установка для автоматической маркировки кадров кинограмм, содержащая киносъемочную камеру с кадровой маской, датчик и цифровой счетчик кадров, размещенный в поле зрения объектива, отличающаяся тем, что, с целью увеличения скорости маркировки, датчик выполнен в виде индукционной катушки, включенной через ждущий мультивибратор в цепь управления электроимпульсным счетчиком кадров.
