Координирующее устройство

Координирующее устройство

Иллюстрации

Показать все

Реферат

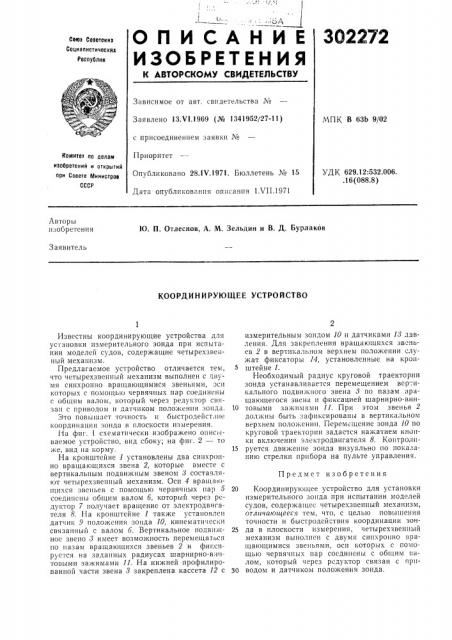

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетскиз

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 13.VI.1969 (№ 1341952/27-11) МПК В 63Ь 9/02 с присоединением заявки №

П риоритет

Опубликовано 28.IV.1971. Бюллетень № 15

Дата опубликования описания 1 VII.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 629.12:532.006..16 (088.8 ) Лвторы изобретения

Ю. П. Отлеснов, A. М. Зельдин и В. Д. Бурлаков

Заявитель

КООРДИНИРУЮШЕЕ УСТР01У1СТВО измерительным зондом 10 и датчиками 18 давления. Для закрепления вращающихся зв ньев 2 в вертикальном верхнем положении служат фиксаторы 14, установленные на крон5 штейне 1.

Необходимый радиус круговой траектории зонда устанавливается перемещением вер-:икального подвижного звена 8 по пазам вращающегося звена и фиксацией шарнирно-вин10 товыми зажимами 11. При этом звенья 2

gIoлжны 6blTb зафиксированы B вертика IbHQM верхнем положении. Перемещение зонда !О по круговой траектории задается нажатием кнопки включения электродвигателя 8. Контролн15 руется движение зонда визуально по по«а;анию стрелки прибора на пульте управления.

20 Координирующее устройство для установки измерительного зонда при испытании моделей судов, содержащее четырехзвенный механизм, отличающееся тем, что, с целью повышения точности и быстродействия координации зон25 да в плоскости измерен я, четырехзвенный механизм выполнен с двумя синхронно вращающимися звеньями, оси которых с помощью червячных пар соединены с общим валом, который через редуктор связан с при50 водом и датчиком положения зонда, Известны координирующие устройства для установки измерительного зонда при испытании моделей судов, содержащие четырехзвенный механизм.

Предлагаемое устройство отличается тем, что четырехзвенный механизм выполнен с двумя синхронно вращающимися звеньями, оси которых с помощью червячных пар соединены с общим валом, который через редуктор связан с приводом и датчиком положения зонда.

Это повышает точность и быстродействие координации зонда в плоскости измерения.

На фиг. 1 схематически изображено описываемое устройство, вид сбоку; на фиг. 2 — то же, вид на корму.

На кронштейне 1 установлены два синхронно враща1ощихся звена 2, которые вместе с вертикальным подвижным звеном 3 составляют четырехзвенный механизм. Оси 4 враща,ощихся звеньев с помощью червячных пар 5 соединены общим валом 6, который через р»дуктор 7 получает вращение от электродвигателя 8. На кронштейне 1 также установлен датчик 9 положения зонда 10, кинематически связанный с валом 6. Вертикальное подвижное звено 8 имеет возможность перемещаться по назам вращающихся звеньев 2 и фиксируется на заданных радиусах шарнирно-в:a|Iтовыми зажимами 11. На нижней профилированной части звена 8 закреплена кассета 12 с

Предмет изобретения

302272 .1

Риг 2

Составитель M. Хесин

Тстред Т. П. Курилко Корректор Е. H. Миронова

Р<;!a;,òoð 3. Твердохлебова

Заказ 1535 7 Изд. Х 650 Тираж 473 Подписное

ЦН11ИП1Л Комитета по делам изобретений и открытий при Совете Министров CCCI

Москва, Ж-35, 1 аушская паб., д. 45

Тш1ографии, Ilp. Сапунова, 2
