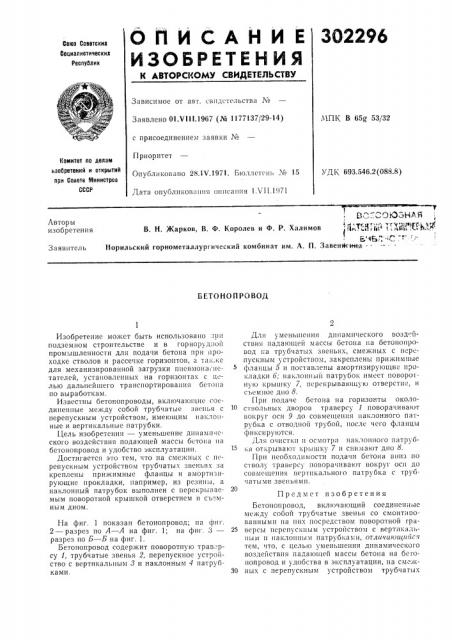

ОПИСАНИ Е

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ЗО2296

Сеюа Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 01.VI I 1.1967 (№ 1177137/29-14) с присоединением заявки ¹

Приоритет

Опубликовано 28.1V.1971. Б1ол»1етг»ь № 15

Дата опубликова»»я описания 1 VII.1971,ЧПК В 65g 53/32

Комитет па делам иобретеиий и открытий при Совете 1йииистров

СССР

УДК 693.546.2(088.8) 7

ВС.. 3 пЭ.зН б; R

В. Н. Жарков, В. Ф. Королев и Ф. Р. Халимов Г{;ТЦ",т, 11 1,Я";,,"Е .чф

Е. 1Á" - у" Г - "

Норильский горнометаллургический комбинат им. A. П. Завенйгичта -Авторы изобретения

Заявитель

Б Е ГО НО П РО ВОД

Изобретение может быть использовано лр» подземном строительстве и в гор»оруд;1о11 промышленности для подачи бетона при проходке стволов и рассечке горизонтов, а так.ке для механизирова1шой загрузки пневмона.»етатслей, установленных на горизонтах с целью дальнейшего транспортирования бетона по выработкам.

Известны бетонопроводы, включающие соеди»енные между собой трубчатые звс»ья с перепускным устройством, имеющим накло,lные и вертикальные патрубки.

Цель изобретения — уменьшение дп»ам»ясского воздействия подающей массы бетона»а бетонопровод и удобство эксплуатации.

Достигается это тем, что на смежных с перепускным устройством трубчатых звеньях за крепле»ы прижимные фланцы и амортиз»рующие прокладки, например, из резины, а наклонный патрубок выполнен с перекрываемым поворотной крышкой отверстием и сь=мным дном.

На фиг. 1 показан бетонопровод; на 1риг.

2 — разрез по А — А на фиг. 1; на фиг. 3— разрез по Б — Б на фиг. 1.

Бетонопровод содержит поворотную трав; рсу 1, трубчатые звенья 2, перепускное устройство с вертикальным 8 и наклонным 4 патрубками.

Для уменьшения динамического воздействия падающей массы бетона»а бето»о»ровод па трубчатых звеньях, смежных с и р»пускным устройством, закреплены прижимные фла»цы 5 и поставлены амортизирующие Нрокладки 6; IIH»Io»»lliI патрубок имеет поворотную крышку 7, перекрывающую отверстие, и съемное д»о 8.

При подаче бетона на горизонты околоствольных дворов траверсу 1 поворачивают вокруг оси 9 до совмещения наклонного патрубка с отводной трубой, »осле чего фланцы фиксируются.

j1ля o! IHcTI(H H oc!!IoTp I наклонного патрубка открывают крышку 7 и снимают дно 8.

При необходимости подачи бетона вниз по стволу траверсу поворачивают вокруг ос» до совмещения вертикального патрубка с трубчатыми звеньями.

Предмет изобретения

Бетонопровод, вклк1чающий соединенные между собой трубчатые звенья со смонтиоованными»а»пх посредством поворотной гра25 всрсы перепуск»ым устройством с вертикаль»ым и наклонным патрубкамп, отлпча1ощпй!ся тем, что, с целью уменьшения динамического воздействия падающей массы бетона на бегоHoIIpoBojI H удооства B 31

302296

Составитель 3. Зеленина 1екред T. П. Курилко

Корпектор Н. Воробьева

1 сда гкор Е. Дайн

Заказ 1535 13 Изд. № 650 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, )К-35, Раушская наб,, д, 4 5

Типография, пр. Сапунова, 2 звеньях закреплены прижимные фланцы и амортизирующие прокладки, например, из р— зины, а наклонный патруоок выполнен с переA (- ) Б крываемым поворотной крышкой отверстием и сьемным дном.
