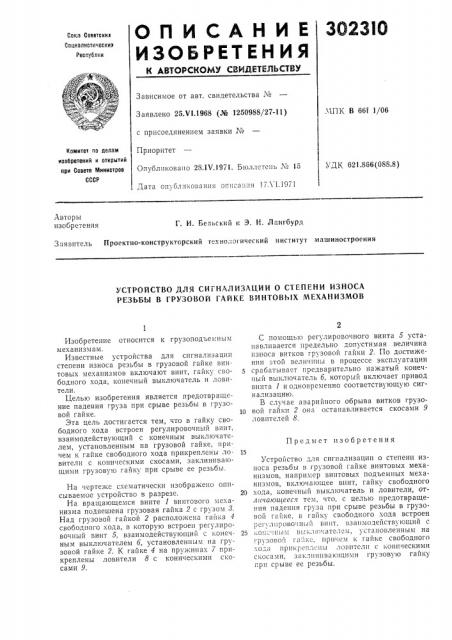

Устройство для сигнализации о степени износа резьбы в грузовой гайке винтовых механизмов

Устройство для сигнализации о степени износа резьбы в грузовой гайке винтовых механизмов

Иллюстрации

Показать все

Реферат



ЗО23!О

Со5сз Советсккз

Содизлистикескиз

Респтблик

Зависимое от авт. свидетельства ¹. 5 1ПК В 661 1/06

Заявлено 25.VI.1968 (Ж 1250988/27-11) с присоединением заявки ¹

Приоритет йомитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 28.1V.1971, Бюллетень ¹ 15

Дата 0публиковани11 описа11:.151 17. 1.1971 1

УДК 621.866(088.8) Авторы изобретения

Г. И. Бельский и Э. И. Лангбурд

Заявитель Проектно-конструкторский технологический институт машиностроения

УСТРОЙСТВО ДЛЯ СИГНАЛИЗАЦИИ О СТЕПЕНИ ИЗНОСА

РЕЗЬБЫ В ГРУЗОВОЙ ГАЙКЕ ВИНТОВЬ1Х МЕХАНИЗМОВ

Предмет изобретения

Изобретение относится к грузоподъемным механизмам.

Известные устройства для сигнализации степени износа резьбы в грузовой гайке винтовых механизмов включают винт, гайку свободного хода, конечный выключатель и ловители.

Целью изобретения является предотвращение падения груза при срыве резьбы в грузовой гайке.

Эта цель достигается тем, что в гайку свободного хода встроен регулировочный винт, взаимодействующий с конечным выключателем, установленным на грузовой гайке, причем к гайке свободного хода прикреплены ловители с коническими скосами, заклиниваюшими грузовую гайку при срыве ее резьбы.

На чертеже схематически изображено описываемое устройство в разрезе.

На вращающемся винте 1 винтового механизма подвешена грузовая гайка 2 с грузом 8.

Над грузовой гайкой 2 расположена гайка 4 свободного хода, в которую встроен регулировочный винт 5, взаимодействующий с конечным выключателем б, установленным на грузовой гайке 2. К гайке 4 на пружинах 7 прикреплены ловители 8 с коническими скосами 9.

С помощью регулировочного винта 5 устанавливается предельно допустимая величина износа витков грузовой гайки 2. По достижении этой величины в процессе эксплуатации срабатывает предварительно нажатый конечный выключатель б, который включает привод винта 1 и одновременно соответствующую сигнализацию.

В случае аварийного обрыва витков грузовой гайки 2 она останавливается скосами 9 ловителей 8.

Устройство для сигнализации о степени износа резьбы в грузовой гайке винтовых механизмов, например винтовых подъемных механизмов, включающее винт, гайку свободного

20 хода, конечный выключатель и ловители, отличаюи1ееся тем, что, с целью предотвращения падения груза при срыве резьбы в грузовой гайке, в гайку свободного хода встроен регулнровочный винт, взаимодействующий с

25 011сч пы;l вы кл ючателем, установленным на гру".îâîé га" кс, причем к гайке свободного ход11 при к1;епл" ны ловIITc III с кони lескими скосами, заклпнива101ц!!ми грузОВу 10 гайl:.у гри срыве ее резьбы.

302310

Закан 1628, 4 Изд.. м 668 Тираж 478 Подписное

11!!И .1П11 Комитета по дсл",м изобрстсипй и открыли; ирп Совете Министров СС(:!

Москва, )К-35, Ра шскал наб., д 4;5

Типогра<рия, пр. Сапуисва, ?

Сс с". ашггсль Б. Даньшин

Редактор 3. В. Твердохпебова Тскрсд 1. Л. Lâäñíîâ

Кги рскторы: М. Корооова и Л. Корогод
