Бетонная смесь

Бетонная смесь

Иллюстрации

Показать все

Реферат



3O23IS

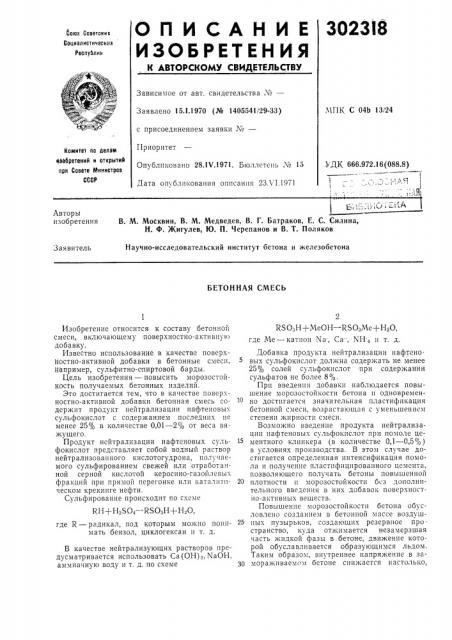

ОПИСАН ИЕ

ИЗОЫ ЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”,ЧПК С 04b 13/24

Заявлено 15.1.1970 (№ 1405541/29-33) с присоединением заявки ¹â€”

Приоритет

Опубликовано 28.IV.1971. Бюллетень ¹ 15

Дата опубликования описания 23Л I.1971

Комитет йо делам

Иаобретений и открытий прн Совете тлинистров

СССР

УДК 666.972.16(088.8) Авторы изобретения

В. М. Москвин, В. М. Медведев, В. Г. Батраков, Е. С. Силина, Н. Ф. Жигулев, Ю. П. Черепанов и В. Т. Поляков

Научно-исследовательский институт бетона и железобетона

Заявитель

БЕТОННАЯ СМЕСЬ

ЯН +HgSO4 ЙЯОтН+НеО

Изобретение относится к составу бетонной смеси, включающему поверхностно-активную добавку.

Известно использование в качестве поверхйостно-активной добавки в бетонные смеси, Например, сульфитно-спиртовой барды.

Цель изобретения — повысить морозостойкость получаемых бетонных изделий.

Это достигается тем, что в качестве поверхностно-активной добавки бетонная смесь содержит продукт нейтрализации нафтеновых сульфокислот с содержанием последних е менее 25% в количестве 0,01 — 2% от веса вяжущего.

Продукт нейтрализации нафтеновых сульфокислот представляет собой водный раствор нейтрализованного кислотогудрона, полу taeмого сульфированием свежей или отработанной серной кислотой керосино-газойлевых фракций при прямой перегонке H;IH каталитическом крекинге нефти.

Сульфирование происходит по схеме где Й вЂ” радикал, под которым можно понимать бензол, циклогексан и т. д.

В качестве нейтрализующих растворов предусматривается использовать Са (ОН) >, NaOH, аммиачную воду и т. д, по схеме

RS0„-Н+МеОН вЂ” RSO Me+H O, где Ме — катион Ха, Са", NH4 ti т. д.

Добавка продукта нейтрализации нафтено. вых сульфокислот должна содержать не менее

25% солей сульфокислот при содержании сульфатов не более 8,/с.

При введении добавки наблюдается повышение морозостойкости бетона и одновременно достигается значительная пластификация бетонной смеси, возрастающая с уменьшением степени жирности смеси.

Возможно введение продукта нейтрализации нафтеновых сульфокислот при помоле цементного клинкера (в количестве 0,1 — 0,5% ) в условиях производства. В этом случае достигается определенная интенсификация помола и получение пластпфицированного цемента, позволяющего получать бетоны повышенной плотности и морозостойкости без дополнительного введения в Httx добавок поверх locTно-активных веществ.

Повышение морозостойкости бетона обуcловлено созданием в бетонной массе воздуLll

25 иых пузырьков, создающих резервное пространство, куда отх имается незамерзшая часть жидкой фазы в бетоне, движение которой обуславливается образующимся льдом.

Таким образом, внутреннее напряжение в за3 мораживаемом бетоне сних ается настолько, 302318

Составитель С. Н. Воронина

Тсхрсд Л. Л. Евдоиов Коррсктор О. Б, Тюрина

Редактор С. Ежкова

Заказ 1634j8 Изд, № 680 Тираж 473 Подписное

UHHHIIH Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7Ê-35, Раушская наб., д. 4/5

Типография, ир. Сапунова, 2 что Они Оказь! ваются недостаточными для его разрушения.

Предмст изобретения

Бето11ная смесь, включающая минеральное вяжуп1ее, заполнитель, воду и повсркностноактивную добавку, отличающаяся тем, что, с целью повышения морозостойкости изделий, она содержит в качестве добавки продукт нейтрализации нафтеновых сульфокислот с со5 держанием последник пе менее 25о о в количе саве 0,01- -2",, от веса вяжу щего.
