Способ изготовления изделий из низкоуглеродистой электротехническойстали

Способ изготовления изделий из низкоуглеродистой электротехническойстали

Иллюстрации

Показать все

Реферат

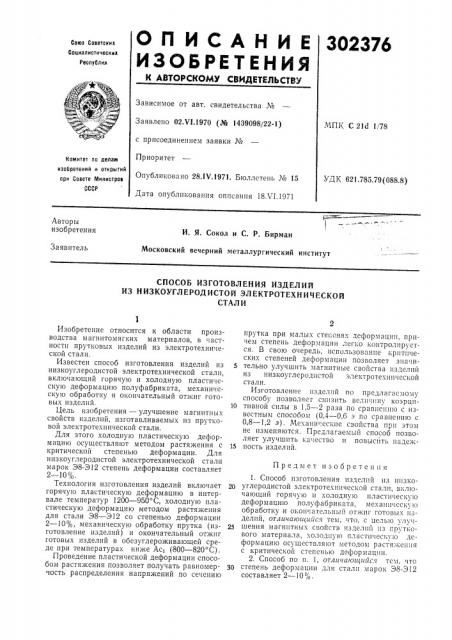

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

302376

Союз Советских

Социалистических

Республи»

Зависимое от авт. свидетельства ¹

Заявлено 02Х1.1970 (№ 1439098/22-1) с присоединением заявки №

Приоритет

Опубликовано 28 1 т .1971. Бюллетень № 15

Дата опубликования описания 18Х1.1971

МПК С 21d 1i78

Комитет по делам изобретений и открь!тий при Совете Министров

СССР

УДК 621.785.79(088,8) !

Авторы изобретения

И, Я. Сокол и С. P. Бирман

Московский вечерний металлургический институт

Заявитель

СПОСОБ ИЗГОТОВЛЕНИЯ ИЗДЕЛИЙ

ИЗ НИЗКОУГЛЕРОДИСТОЙ ЭЛЕКТРОТЕХНИЧЕСКОЙ

СТАЛИ прутка при малых степенях деформации, причем степень деформации легко контролируется. В свою очередь, использование критических степеней деформации позволяет значительно улучшить магнитные свойства изделий из низкоуглероднстой электротехнической стали.

Изготовление изделий по предлагасмому способу позволяет снизить вели шну коэрцнтивной силы в 1,5 — 2 раза по сравнению с известным способом (0,4 — 0,6 э по сравнению с

0,8 — 1,2 э). Механи . еские свойства прн этом не изменяются. Предлагаемый способ позволяет улучшить качество и повысить надежность изделий.

1. Способ изготовления изделий пз низкоуглеродистой электротехнической стали, включающий горячую и холодную пластическую деформацию полуфабриката, мехаш! !сску!о обработку и окончательный отжиг Готовь!х изделий, отличающийся тем, что. с целью улучшения магнитных сво!тств издели!! пз пруткового материала, холодцу!о пластическую дсформацино осуществляют методом растяжения с критической степенью деформации.

2. Способ по п. 1, отличающийся тем. что степень деформации для стали марок 38-312 составляет 2 — 10%.

Изобретение относится к области производства магнитомягких материалов, в частности прутковых изделий из электротехнической стали.

Известен способ изготовления изделий из низкоуглеродистой электротехнической стали, включающий горячую и холодную пластическую деформацию полуфабриката, механическую обработку и окончательный отжиг готовых изделий. 10

Цель изобретения — улучшение магнитных свойств изделий, изготавливаемых из прутковой электротехнической стали.

Для этого холодную пластическу.ю деформацию осуществляют методом растяжения с д критической степенью деформации. Для низкоуглеродистой электротехнической стали марок Э8-312 степень деформации составляет

2 — 10%.

Технология изготовления изделий включает 20 горячую пластическую деформацию в интервале температур 1200 — 950 С, холодную пластическую деформацию методом растяжения для стали Э8 — Э12 со степенью деформации

2 — 10%, механическую обработку прутка (из- 25 готовление изделий) и окончательный отжиг готовых изделий в обезуглероживающей среде при температурах ниже Ас> (800 — 820 С).

Проведение пластической деформации способом растяжения позволяет получать равномер- ч0 чость распределения напряжений по сечению

Предмет изобретения
