Реферат

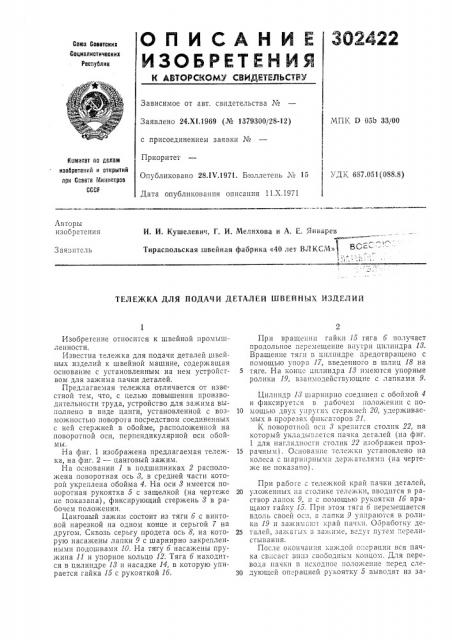

ЗО2422

Союа Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

МП1(D 05Ь 33/00

Заявлено 24.Х1.1969 (Л" 1379300/28-12) с присоединением заявки №

Приоритет

Опубликовано 281Ч.1971. Бюллетень № 15

Дата опубликования описания 11.Х.1971

Комитат по делам иаобретеиий и открытий при Совете Мииистров

CCCF

УДK 687.051(088.8) Авторы изобретения

И. И. Кушелевич, Г. И. Мелихова и A. Е, Яиварев

Тирасиольская швейная фабрика тт40 .тет Вл кьй1»1 л

Заявитель

ТЕЛЕЖКА ДЛЯ ПОДАЧИ ДЕТАЛЕЙ 1ИВЕЙНЫХ ИЗДЕЛИЙ

Изобретение относится к швейной промышленности.

Известна тележка для подачи деталей швейных изделий к швейной машине, содержащая основание с установленным на нем устройст- 5 вом для зажима пачки деталей.

Предлагаемая тележка отличается от известной тем, что, с целью повышения производительности труда, устройство для зажима выполнено в виде цанги, установленной с воз- 10 можностью поворота посредством соединенных с ней стержней в обойме, расположенной на поворотной оси, перпендикулярной оси обоймы.

На фиг. 1 изображена предлагаемая тележ- 15 ка, на фиг. 2 — цанговый зажим.

На основании 1 в подшипниках 2 расположена поворотная ось 8, в средней части которой укреплена обойма 4. На оси 8 имеется поворотная рукоятка 5 с защелкой (на чертеже 20 не показана), фиксирующий стержень 8 в рабочем положении.

Цанговый зажим состоит из тяги б с винтовой нарезкой на одном конце и серьгой 7 на другом. Сквозь серьгу продета ось 8, на кото- 25 рую насажены лапки 9 с шарнирно закрепленными подошвами 10. На тягу б насажены пружина 11 и упорное кольцо 12. Тяга б находится в цилиндре 18 и насадке 14, в которую упирается гайка 15 с рукояткой 1б. 30

При вращешш гайки 15 тяга 6 получает продольное перемещение внутри цилиндра 18.

Вращение тяги в цилиндре предотвращено с помощью упора 17, введенного в шлиц 18 на тяге. На конце цилиндра 18 имеются упорные ролики 19, взаимодействующие с лапками 9.

Цилиндр 18 шарнирно соединен с обоймой 4 и фиксируется в рабочем положении с помощью двух упругих стержней 20, удерживаемых в прорезях фш.саторов 21.

К поворотной оси 8 крепится столик 22, на который ук1адывастся пачка деталей (на фиг.

1 для наглядности столик 22 изображен прозрачным). Основание тележки установлено на колpса с ш2рнирllыми деpill2телями (Hа чеpтеже не показано).

При работе с тележкой край пачки деталей, УтЛОжЕ1тНЫХ il2 СТОЛИКЕ тЕЛЕжКИ, ВВОДИТСЯ В Раствор лапок 9, и с помощью рукоятки 16 вращают гайку 15. При этом тяга б перемещается вдоль своей оси, а лапки 9 упираются в ролики 19 и зажllilalor Ilpall na I ill. 05pa6oTI у деТ2ЛЕЙ, 32жаТЫХ и ЗажИМСт ВЕДv 1 ПУ ТЕХI ПЕРЕЛИстывания.

После окончания каждой операции вся пачка свисает ви113 свооодиь1хl к011цом. Для перевода пачки в ис одное положение перед следующей операцией рукоятку 5 выводят из заЗО2422

Телевика для подачи деталей швей11ых издел гй к швейной машине, содержащая основание с установленным на нем устройством для заржи.",Iа па 1!п дс-;алей, От>111 1й101чялся тем, что, с целью повышения производительности труда, устройство для =.àæèìà выполнено в виде цанги, уСI СI,OII;Iekkkkokk С Возможность!0 !!0!popo-;a по; редством соединенных с IIpH стержней в

Обойме, рВс110 Ioæo 111011 на пог>орот1!Ой Оси, пер,те11дикулярной оси обоймы.

Риг !

17 13

1 !

Ю " /д »ив

С, "r a.ëòåë ü T. Лунина

Корректор Е. В. Исакова

Редактор Н. Старостина

Тираж 473 Подписное

ЦНИИПИ Заказ 276611 Изд. ¹ 1169

Типография, пр. Сапунова, 2 щелки и с ее помощью поворачивают ось и на

360 вокруг сво-é оси»о часовой стрелке ч снова вводят ее в защелку.

При необходимости произвести переориентацию пачки из;1оложспия «лицом DkIIIç» в пол0>keek!He « IHIkoa! вверх» H ":n H aooopo r стерж;1и

20 выводят из прорезей фиксаторов 21 и разворачиваюг на 180", меняя их местамп, и с!шва вводят в прорези фиксаторов. При зтом цилиндр 13 вместе с тягой 6 и зажатой пачкой обрабатываемых деталей поворачивается г> обойме 4 на 180 .

Предмет изобретения
