Устройство для защиты землесоса от растительных и негабаритных включений

Устройство для защиты землесоса от растительных и негабаритных включений

Иллюстрации

Показать все

Реферат



302447

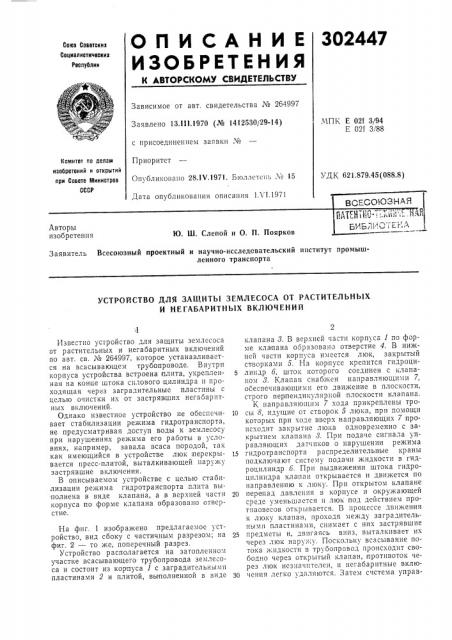

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалиетичесиих

Республик

Зависимое от авт. свидетельства № 2б4997

Заявлено 13,|||.1970 (№ 1412530/29-14) МПК Е 02f 3/94

E 02f 3/88 с присоединением заявки ¹

Приоритет

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДК 621,879.45 (088.8) Оп .бликовано 28.IV.1971. Бюллетень ¹ 15

Дата опубликования описания 1Л 1.1971

ВСЕСОЮЗНАЯ

Авторы изобретения

Ю. Ш. Слепой и О. П. Поярков

Заявитель Всесоюзный проектный и научно-исследовательский институт промышленного транспорта

УСТРОЙСТВО ДЛЯ ЗАЩИТЪ| ЗЕМЛЕСОСА ОТ РАСТИТЕЛЪНЪ|Х

И НЕГАБАРИТНЫХ ВКЛЮЧЕНИЙ

Известно устройство для защиты землесоса от растительных и негабаритных включений по авт. св. № 2б4997, которое устанавливается на всасывающем трубопроводе. Внутри корпуса устройства встроена плита, укрепленная на конце штока силового цилиндра и проходящая через заградительные пластины с целью очистки их от застрявших негаоаритных включений.

Однако известное устройство не обеспечивает стабилизации режима гидротранспорта, не предусматривая доступ воды к землесосу при нарушениях режима его работы в условиях, например, завала всаса породой, так как имеющийся в устройстве люк перекрывается пресс-плитой, выталкивающей наружу застрявшие включения.

B описываемом устройстве с целью стабилизации режима гидротранспорта плита выттолнена в виде клапана, а в верхней части корпуса по форме клапана образовано отверстие.

На фиг. 1 изображено предлагаемое устройство, вид сбоку с частичным разрезом; на фиг. 2 — то же, поперечный разрез.

Устройство располагается на затопленно.i участке всасывающего трубопровода землесоса и состоит из корпуса 1 с заградительными пластинами 2 и плитой, выполненной в виде клапана 8. В верхней части корпуса 1 по форме клапана образовано отверстие 4. В нижней части корпуса имеется люк, закрытый створками 5. На корпусе крепится гидроцилиндр 6, шток которого соединен с клапаном 8. Клапан снабжен направляюгцими 7, обеспечивающими его движение в плоскости, строго перпендикулярной плоскости клапана.

К направляющим 7 хода прикреплены тро10 сы 8, идущие от створок 5 люка, при помощи которых при ходе вверх направляющих 7 происходит закрытие люка одновременно с закрытием клапана 8. При подаче сигнала i правляющих дат ппсов о нарушении режима

15 гидротранспорта распределительные краны подключают систему подачи жидкости в гидроцилиндр 6. При выдвижении штока гидроцилиндра клапан открывается и движется по направлению к люку. При открытом клапане

20 перепад давления в корпусе и окружающей среде уменьшается и люк под действием противовесов открывается. В процессе движения к люку клапан, проходя между заградительными пластинами, снимает с них застрявшие

25 предметы и, двигаясь вниз, выталкивает их через люк наружу. Поскольку всасывание потока жидкости в трубопровод происходит свободно через открытый клапан, противоток через люк незначителен, и негабаритные вклю30 чения легко удаляются. Затем счстема управ302447

Предмет изобретения

Фиг.1

Составитель Б. Спивак

Редактор E. Дайн

Техред 3. Н. Таранеико Корректор Л, Б. Бадылама

Заказ 1419 13 Изд. № 640 Тира>к 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССР

Москва, К-35, Раугнская наб., д. 4,5

Типография, пр. Сапунова, 2 ления переключает гидроцилиндр 6 на обратный ход, клапан 8 поднимается и закрывается, Одновременно направляющие хода клапана, натягивая тросы 8, прикрепленные к створкам 5 люка, закрывают люк. По достижении верхнего исходного положения концевой переключатель 9 дает сигнал о завершении цикла.

Устройство для защиты землесоса от растительных и негабаритных включений по авт.

5 св. № 264997, отлипагощееся тем, что, с целью стабилизации процесса гидротранспортирования, в верхней части корпуса образовано отверстие, перекрытое плитой.
