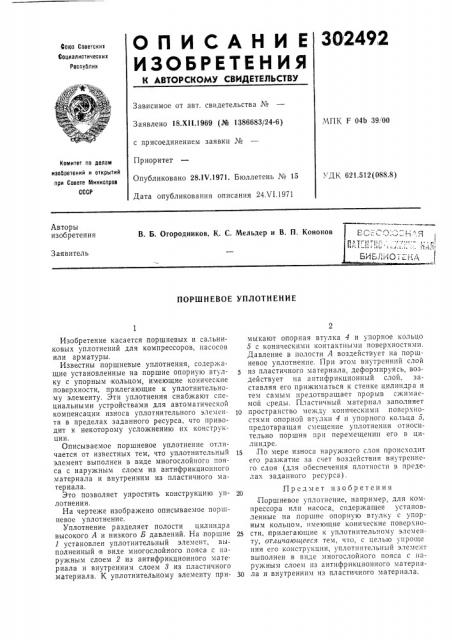

О П И С А Н И Е 30249,2

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства М

МПК F 04Ь 39/ОО

Заявлено 18.XI1.1969 (11" 1386683(24-6) с присоединением заявки М

Приоритет

Опубликовано 28.1V.1971. Бюллетень М 15

Дата опубликования описания 24Х1.1971

Комитет по делам изобретений и открытий при Совете Министрое

СССР

УДК 621.512(088.8) Авторы изобретения

В. Б. Огородников, К. С. Мельдер и В. П. Кононов

Заявитель

ПОРШНЕВОЕ УПЛОТНЕНИЕ

Изобретение касается поршневых и сальниковых уплотнений для компрессоров, насосов или арматуры.

Известны поршневые уплотнения, содержащие установленные на поршне опорную втулку с упорным кольцом, имеющие конические поверхности, прилегающие к уплотнительному элементу. Эти уплотнения снабжают специальными устройствами для автоматической компенсации износа уплотнительного элемента в пределах заданного ресурса, что приводит к некоторому усложнению их конструкции.

Описываемое поршневое уплотнение отличается от известных тем, что уплотнительный элемент выполнен в виде многослойного пояса с наружным слоем из антифрикционного материала и внутренним из пластичного материала.

Это позволяет упростить конструкцию уплотнения.

На чертеже изображено описываемое поршневое уплотнение.

Уплотнение разделяет полости цилиндра высокого А и низкого Б давлений. На,поршне

1 установлен уплотнительный элемент, выполненный в виде многослойного пояса с наружным слоем 2 из антифрикционного материала и внутренним слоем 8 из пластичного материала. К уплотнительному элементу примыкают опорная втулка 4 и упорное кольцо

5 с коническими контактными поверхностями.

Давление в полости А воздействует на поршневое уплотнение. При этом внутренний слой из пластичного материала, деформируясь, воздействует на антифрикционный слой, заставляя его прижиматься к стенке цилиндра и тем самым предотвращает прорыв сжимаемой среды. Пластичный материал заполняет

)o пространство между коническими поверхностями опорной втулки 4 и упорного кольца 5, предотвращая смещение уплотнения относительно поршня прн перемещении его в цилиндре.

15,По мере износа наружного слоя происходит его разжатие за счет воздействия внутреннего слоя (для обеспечения плотности в пределах заданного ресурса) .

Предмет изобретения

Поршневое уплотнение, например, для компрессора или насоса, содержатцее установленные на поршне опорную втулку с упорным кольцом, имеющие конические поверхно2S сти, прилегающие к уплотнительному элементу, отличающееся тем, что, с целью упроще ния его конструкции, уплотнительный элемент выполнен в виде многослойного пояса с наружным слоем из антифрикционного материа30 ла и внутренним из пластичного материала, ЗО2492
