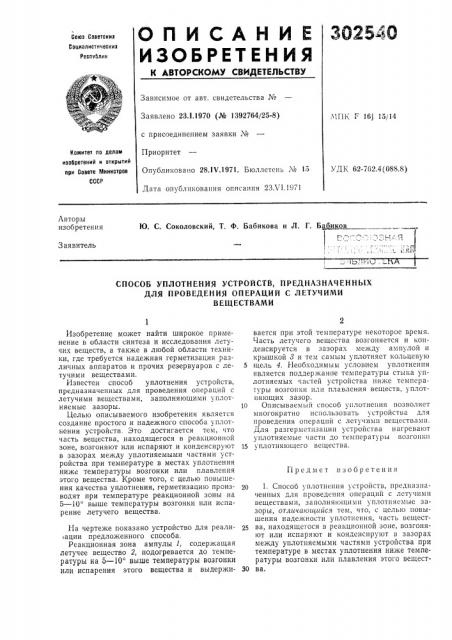

О П И С А Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респтблин

Зависимое от авт. свидетельства ¹

Заявлено 23.1.1970 (№ 1392764/25-8) с присоединением заявки М

Приоритет

Опубликовано 28.1V.1971. Бюллетень М 15

Дата опубликования описания 23Х1.!971

Л1ПК Е 16j 15/14

Комитет по делам изобретений и открытий ври Совете 1т1инистрое

СССР

1 ДК 62 lз2 4(088 8) Авторы изобретения

Ю. С. Соколовский, T. Ф. Бабикова и Л. Г. Бабиков

" с 1

Заявитель

СПОСОБ УПЛОТНЕНИЯ УСТРОЙСТВ, ПРЕДНАЗНАЧЕННЫХ

ДЛЯ ПРОВЕДЕНИЯ ОПЕРАЦИЙ С ЛЕТУЧИМИ

ВЕЩЕСТВАМИ

Предмет изобретения

Изобретение может найти широкое применение в области синтеза и исследования летучих веществ, а также в любой области техники, где требуется надежная герметизация различных аппаратов и прочих резервуаров с летучими веществами.

Известен способ уплотнения устройств, предназначенных для проведения операций с летучими веществами, заполняющими уплотняемые зазоры.

Целью описываемого изобретения является создание простого и надежного способа уплотнения устройств. Это достигается тем, что часть вещества, находящегося в реакционной зоне, возгоняют или испаряют и конденсируют в зазорах между уплотняемыми частями устройства при температуре в местах уплотнения ниже температуры возгонки или плавления этого вещества. Кроме того, с целью повышения качества уплотнения, герметизацию производят при температуре реакционной зоны на

5 — 10 выше температуры возгонки или испарение летучего вещества.

На чертеже показано устройство для реалиации предложенного способа.

Реакционная зона ампулы 1, содержащая летучее вещество 2, подогревается до температуры на 5 — 10 выше температуры возгонки или испарения этого вещества и выдерживается при этой температуре некоторое время.

Часть летучего вещества возгоняется и конденсируется в зазорах между ампулой и крышкой 8 и тем самым уплотняет кольцевую

5 щель 4. Необходимым условием уплотнения является поддержание температуры стыка уплотняемых частей устройства ниже температуры возгонки или плавления веществ, уплотняющих зазор.

10 Описываемый способ уплотнения позволяет многократно использовать устройства для проведения операций с лету чими веществами.

Для разгерметизации устройства нагревают уплотняемые части до температуры возгонки

15 уплотняющего вещества.

20 1. Способ уплотнения устройств, предназначенных для проведения операций с летучими веществами, заполняющими уплотняемые зазоры, отличающийся тем, что, с целью повышения надежности уплотнения, часть вещест25 ва, находящегося в реакционной зоне, возгоняют или испаряют и конденсируют в зазорах между уплотняемыми частями устройства при температуре в местах уплотнения ниже температуры возгонки или плавления этого вещест30 ва.

302540

Отбод

lttCAllO

Составитель К. Кораблина техред л. Я. левина Корректор В. и. Жолудева

Редактор Т. Гаврикова

Заказ 1727j6 Изд. № 69l Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

2. Способ по п. 1, отличаюцийся тем, что, с целью повышения качества уплотнения, герметизацию производят при температуре реакционной зоны на 5 — 10 выше температурь возгонки или испарения летучего вещества.
