Класс 7 с, 18

М 30256

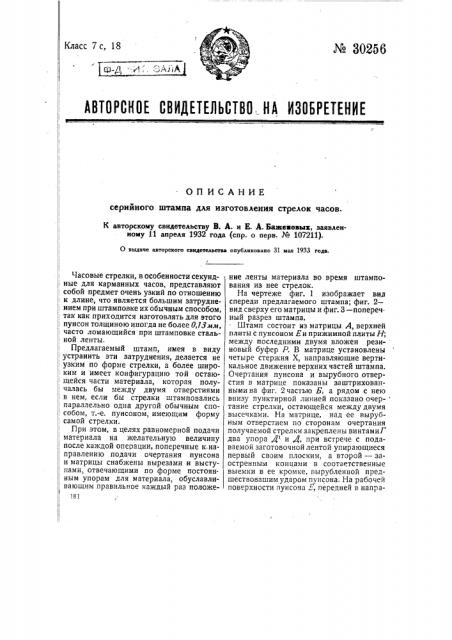

АВТОРСКОЕ СВИДЕТЕЛЬСТВО, НА ИЗОБРЕТЕНИЕ

ОП ИСАНИЕ серийного штампа для изготовления стрелок часов.

К авторскому свидетельству В. А. и Е. А. Бажеиовых, заявленному 11 апреля 1932 года (спр. о перв. № 107211).

О выдаче авторского свидетельства опубликовано 31 мая 1933 года. (/

Часовые стрелки, в особенности секунд ные для карманных часов, представляют

, собой предмет очень узкий по отношению к длине, что является большим затруднением при штамповке их обычным способом, так как приходится изготовлять для этого

l пунсон толщиною иногда не более 0,73мл, часто ломающийся при штамповке сталь ной ленты.

Предлагаемый штамп, имея в виду устранить эти затруднения, делается не узким по форме стрелки, а более широким и имеет конфигурацию той остаю щейся части материала, которая полу чалась бы между двумя отверстиями в нем, если бы стрелки штамповались параллельно одна другой обычным способом, т.-е. пунсоном, имеющим форму, самой стрелки.

При этом, в целях равномерной подачи материала на желательную величину после каждой операции, поперечные к;на правлению подачи очертания пунсона и матрицы снабжены вырезами и выступами, отвечающими по форме постоянным упорам для материала, обуславливающим правильное каждый раз положе181 ние ленты материала во время штампования из нее стрелок.

На чертеже фиг. 1 изображает вид спереди предлагаемого штампа; фиг. 2— вид сверху его матрицы и фиг. 3 — поперечный разрез штампа.

Штамп состоит из матрицы А, верхней плиты с пунсоном EH прижимной плиты Н; между последними двумя вложен резиновый буфер Р. В матрице установлены четыре стержня Х, направляющие вертикальное движение верхних частей штампа.

Очертания пунсона и вырубного отверстия в матрице показаны заштрихованнымина фиг. 2частью Б, а рядом с нею внизу пунктирной линией показано очер- тание стрелки, остающейся между двумя высечками. На матрице, над ее вырубным отверстием по сторонам очертания получаемой стрелки закреплены винтамиГ два упора Д и Д, при встрече с подаваемой заготовочной лентой упирающиеся первый своим плоским, а второй — заостренным концами в соответственные выемки в ее кромке, вырубленной предшествовашим ударом пунсона. На рабочей поверхности пунсоча Е, передней в направлении подачи ленты, сделаны в виде вертикальных канавок вырезы — треугольный К для упора Д и плоский К для упора Д вЂ” для пропуска этих упоров, и выступ У вЂ д поперечного отрубания конца стрелки, а на другой поверхности пунсона (задней) сделан треугольный выступ В, соответственно с вырезом К передней поверхности и упором Д. Для пробивания в стрелке центрального отверстия имеется особый пунсон М, а в матрице отверстие Л.

Благодаря такому устройству штампа, высекаемая с разных сторон двумя ударами пунсона стрелка остается после того на матрице, убирается же с нее пружинным сбрасывателем С известного типа, взводимым автоматически после каждого удара действием рычагов Т и Ф.

Предмет изобретения.

Серийный штамп для изготовления стрелок часов, отличающийся применением вырубного пунсона Б, в котором обе поперечные к направлению подачи ленты материала, рабочие поверхности имеют среднюю часть, оформленную соответственно половине контура изготовляемой стрелки, в каковом пунсоне передняя в направлении подачи ленты рабочая поверхность имеет с одной стороны вырез К треугольного сечения, отвечающий остроконечному упору Д для материала, и с другой — выступ Удля поперечного вырубания конца стрелки и вырез К для упора Д с плоским торцем, а задняя в направлении подачи поверхность имеет выступ В, соответствующий указанI ному вырезу К передней поверхности.
