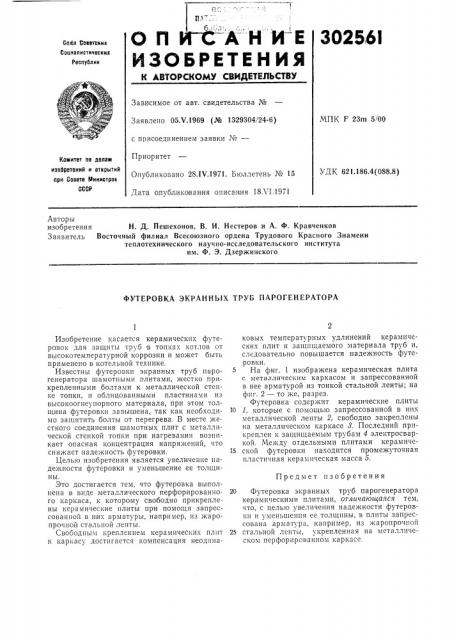

О П И С-А-Н И Е ЗОЫЫ

Сойз Соеетокик

Сопиалистическик

Республик

ИЗОБРЕТЕНИЯ

К ЛВтОРСКОМУ СВИДЕтЕЛЬСтВ

Зависимое от авт. свидетельства №

Заявлено 05Х.1969 (№ 1329304/24-6) с присоединением заявки №вЂ”

Приоритет

Опубликовано 28.IV.1971. Бюллетень № 15

Дата опубликования описания 18Х1.1971

МПК I= 23m 5/00

Комитет по делам иэооретений и открытий при Совете ооинистров

СССР

УДК 621.186.4(088.8) Авторы изобретения Н. Д. Пешехонов, В. И. Нестеров и А. Ф. Кравченков

Заявитель Восточный филиал Всесоюзного ордена Трудового Красного Знамени теплотехнического научно-исследовательского института им. Ф. Э. Дзержинского

ФУТЕРОВКА ЭКРАННЫХ ТРУБ ПАРОГЕНЕРАТОРА

Предмет изобретения

Изобретение касается керамических футеровок для защиты труб в топках котлов от высокотемпературной коррозии и может быть применено в котельной технике.

Известны футеровки экранных труб парогенератора шамотными плитами, жестко прикрепленными болтами к металлической стенке топки, и облицованными пластинами из высокоогнеупорного материала, при этом толщина футеровкп завышена, так как необходимо защитить болты от перегрева. В месте жесткого соединения шамотных плит с металлической стенкой топки при нагревании возникает опасная концентрация напря>кений, что сии>кает надежность футеровки.

Целью изобретения является увеличение наде>кности футеровки и уменьшение ее толщины.

Это достигается тем, что футеровка выполнена в виде металлического перфорированного каркаса, к которому свободно прикреплены керамические плиты при помощи запрессованной в них арматуры, например, из жаропрочной стальной ленты.

Свободным креплением керамических плит к каркасу достигается компенсация неодинаковых температурных удлинений керамических плит и защищаемого материала труб и, следовательно повышается надежность футеровки.

На фиг. 1 изображена керамическая плита с металлическим каркасом и запрессованной в нее арматурой из тонкой стальной ленты; на фиг. 2 — то же, разрез.

Футеровка содержит керамические плиты

10 1, которые с помощью запрессованной в нпх металлической ленты 2, свободно закреплены на металлическом каркасе 8. Последний прикреплен к защищаемым трубам 4 электросваркой. Между отдельными плитами керамиче15 ской футеровки находится промежуточная пластичная керамическая масса 5.

20 Футеровка экранных труб парогенератора керамическими плитами, отличающаяся тем, что, с целью увеличения надежности футеровки и уменьшения ее толщины, в плиты запрессована арматура, например, из жаропрочной

25 стальной ленты, укрепленная на металлическом перфорированном каркасе.

302561

Ф 2 фи; 3

Составитель Б. Травин

Редактор E. Кравцова Техред Л. Я. Левина Корректоры: А. Николаева и E. Ласточкина

Заказ !731/11 Изд. ¹ ИО Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4 5

Типография, пр. Сапунова, 2
