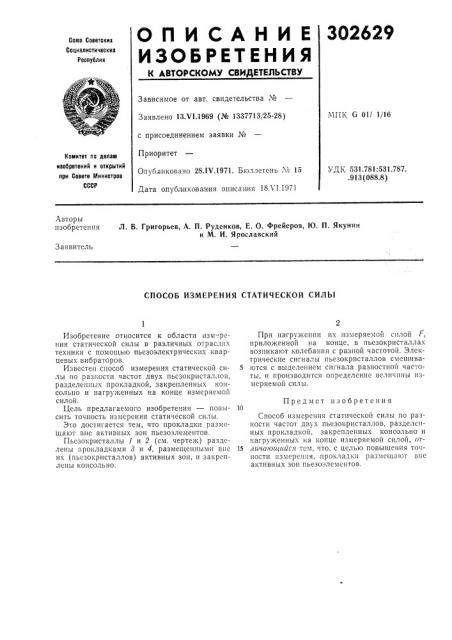

О П И С А Н И Е 302629

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

ЧПК 6 Oll 1/16

Заявлено 13.Vl.1969 (№ 1337713/25-28) с присоединением заявки ¹

Приоритет

Опубликовано 28.lV.1971. Бюллетень ¹ 15

Дата опубликования описания 18Х1.1971

Комитет по делан иаобрвтений и открытий при Совете Министров

СССР

УДК 531.781:531.787..913 (088.8) Авторы изобретения

Л. В. Григорьев, А. П. Руденков, Е. О. Фрейеров, Ю. П. Якунин и М. И. Ярославский

Заявитель

СПОСОБ ИЗМЕРЕНИЯ СТАТИЧЕСКОЙ СИЛЪ|

Изобретение относится к области изм рения статической силы в различных отраслях техники с помощью пьезоэлектрических кварцевых вибраторов.

Известен способ измерения статической силы по разности частот двух пьезокристаллов, разделенных прокладкой, закрепленных консольно и нагруженных на конце измеряемой силой.

Цель предлагаемого изобретения — повысить точность измерения статической силы.

Это достигается тем, что прокладки размещают вне активных зон пьезоэлементов.

Пьезокристаллы 1 и 2 (см. чертеж) разделены прокладками 8 и 4, размещенными вне их (пьезокристаллов) активных зон, и закреплены копсольно.

При натруженнн нх измеряемой силой f, приложенной на конце, в пьезокристаллах возникают колебания с разной частотой. Электрические сигналы пьезокристаллов смешива5 IGTcH с выделением сигнала разностной частоты, и производится определение величины измеряемой силы.

Предмет изобретения

Способ измерения статической силы по разности частот двух пьезокристаллов, разделенных прокладкой, закрепленных консольно и нагруженных на конце измеряемой силой, от15 ликаюцайся тем, гто, с целью повышения точности измерения, прокладки размещают вне активных зон пьезоэлементов.
