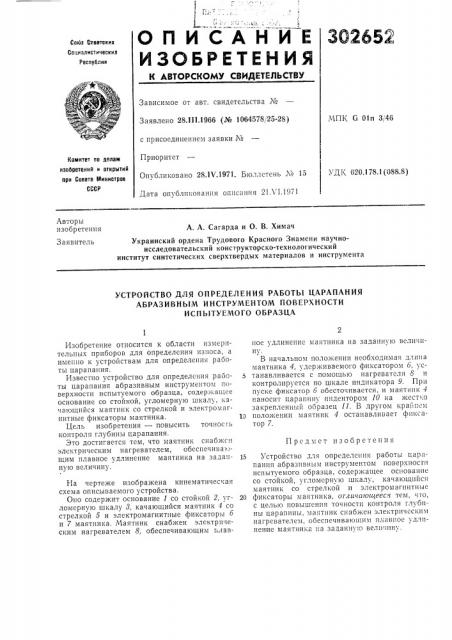

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

Сп!бз Соеетскил

Со!!иалистическил

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 28.111.1966 (№ 1064578 25-28) с присоединением заявки ¹

Приоритет

Опубликовано 28.IV.1971. Бюллетень № 15

Дата опубликования описания 21Х1.1971

МПК G 01п 3146

Комитет оо делам изобретений и открытий ори Совете Министров

СССР

УД1 620.178,1(088.8) Авторы изобретения

А. А. Сагарда и О. В. Химач

Украинский ордена Трудового Красного Знамени научноисследовательский конструкторско-технологический институт синтетических сверхтвердых материалов и инструмента

Заявитель

УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ РАБОТЫ ЦАРАПАНИЯ

АБРАЗИВНЫМ ИНСТРУМЕНТОМ ПОВЕРХНОСТИ

ИСПЬ1ТУЕМОГО ОБРАЗЦА

Прсдмет изобретения

Изобретение относится к области измерительных приборов для определения износа, а именно к устройствам для определени?! раооты царапания.

Известно устройство для определения раооты царапания абразивным инструментом поверхности испытуемого образца, содержащее основание со стойкой, угломерную шкалу, «ача1ощийся маятник со стрелкой и электро»агнитные фиксаторы маятника.

Цель изобретения — повысить точнос гь контроля глубины царапания.

Это достигается тем, что маятник снабжсн электрическим нагревателем, обеспечивающим плавное удлинение маятника на заданную величину.

На чертеже изображена кинематичес <ал схема описываемого устройства.

Оно содержит основание 1 со стойкой 2, угломерную шкалу 8, качающийся маятник 4 со стрелкой 5 и электромагнитные фиксаторы 6 и 7 маятника. Маятник снабжен электрическим нагревателем 8, обеспечивающим г.1авпое удлинение маятника на заданную величину.

В начальном положении необходимая длина маятника 4, удерживаемого фиксатором 6, устанавливаетсл с помощью нагревателя 8 и контролируется по шкале индикатора 9. При пуске фиксатор 6 обесточивается, и маятник 4 наносит царапину индентором 10 на жест«о закрепленный ооразец 11. В другом кра!"!Исм

1д положении маятник 4 останавливает !1)и«cIIтор 7.

15 Устройство для определе1!11л работы царапания абразивным инструментом поверхности испытуемого образца, содержащее основание со стойкой, угломерную шкалу, качающийся маятник со стрелкой и электромагиитшле

20 фиксаторы маятника. отличающееся тем, что, с целью повышения точности контроля гл .биHbl UBp3IIIIHbl, з1алTIIH«снабжен эле«тричес«им нагревателем, обеспечивающим плавное удлинение маятника на заданную величину.
