Устройство для генерации сигнала начала отсчета в системах памяти с замкнутым магнитнымносителем

Устройство для генерации сигнала начала отсчета в системах памяти с замкнутым магнитнымносителем

Иллюстрации

Показать все

Реферат



302742

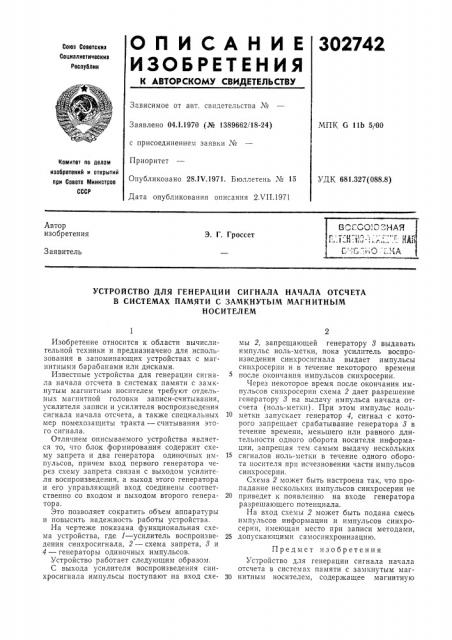

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соввтокиз

Социзлиетичвокиз

Республик

Зависимое от авт. свидетельства №

МПК G 11Ь 5/00

Заявлено 04Л.1970 (№ 1389662/18-24) с присоединением заявки ¹

Приоритет

Опубликовано 28.1 V.1971. Бюллетень ¹ 15

Дата опубликования описания 2ХП.1971

Комитет по лелем изобретений и открытий при Совете Министров

СССР

УДК 681.327(088.8) Автор изобретения

Э. Г. Гроссет

Заявитель

УСТРОЙСТВО ДЛЯ ГЕНЕРАЦИИ СИГНАЛА НАЧАЛА ОТСЧЕТА

В СИСТЕМАХ ПАМЯТИ С ЗАМКНУТЫМ МАГНИТНЫМ

НОСИТЕЛЕМ

Изобретение относится к области вычислительной техники и предназначено для использования в запоминающих устройствах с магнитными барабанами или дисками.

Известные устройства для генерации сигнала начала отсчета в системах памяти с замкнутым магнитным носителем требуют отдельных магнитной головки записи-считывания, усилителя записи и усилителя воспроизведения сигнала начала отсчета, а также специальных мер помехозащиты тракта — считывания этого сигнала.

Отличием описываемого устройства является то, что блок формирования содержит схему запрета и два генератора одиночных импульсов, причем вход первого генератора через схему запрета связан с выходом усилителя воспроизведения, а выход этого генератора и его управляющий вход соединены соответственно со входом и выходом второго генератораа.

Это позволяет сократить объем аппаратуры и повысить надежность работы устройства.

На чертеже показана функциональная схема устройства, где 1 — усилитель воспроизведения синхросигнала, 2 — схема запрета, 3 и

4 — генераторы одиночных импульсов.

Устройство работает следующим образом.

С выхода усилителя воспроизведения синхросигнала импульсы поступают на вход схемы 2, запрещающей генератору 3 выдавать импульс ноль-метки, пока усилитель воспроизведения синхросигнала выдает импульсы сипхросерии и в течение некоторого времени после окончания импульсов синхросерии.

Через некоторое время после окончания импульсов синхросерии схема 2 дает разрешение генератору 3 на выдачу импульса начала отсчета (ноль-метки) . При этом импульс ноль1О метки запускает генератор 4, сигнал с которого запрещает срабатывание генератора 3 в течение времени, меньшего или равного длительности одного оборота носителя информации, запрещая тем самым выдачу нескольких

15 сигналов ноль-метки в течение одного оборота носителя при исчезновении части импульсов синхросерии.

Схема 2 может быть настроена так, что пропадание нескольких импульсов синхросерии не

20 приведет к появлению на входе генератора разрешающего потенциала.

На вход схемы 2 может быть подана смесь импульсов информации и импульсов синхросерии, имеющая место при записи методами, 25 допускающими самосинхронизацию.

Предмет изобретения

Устройство для генерации сигнала начала отсчета в системах памяти с замкнутым магий нитным носителем, содержащее магнитную

302742

Нальме пнц

Составитель С. П. Хлебников

Редактор Ю. Д. Полякова Текред Т. П. Курилко Корректор В. И. Жолудева

Заказ 1643/6 Изд. № 678 Тираж 473 Подписное

ЦИИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, tIp. Сапунова, 2 головку записи-считывания адресных сигналов, усилитель воспроизведения и блок формирования, отличаюш,ееся тем, что, с целью сокращения объема аппаратуры и повышения надежности работы, блок формирования содержит схему запрета и два генератора одиночных импульсов, причем вход первого генератора через схему запрета связан с выходом усилителя воспроизведения, а выход этого генератора и его управляющий вход соединены соответственно со входом и выходом второго генератора.
