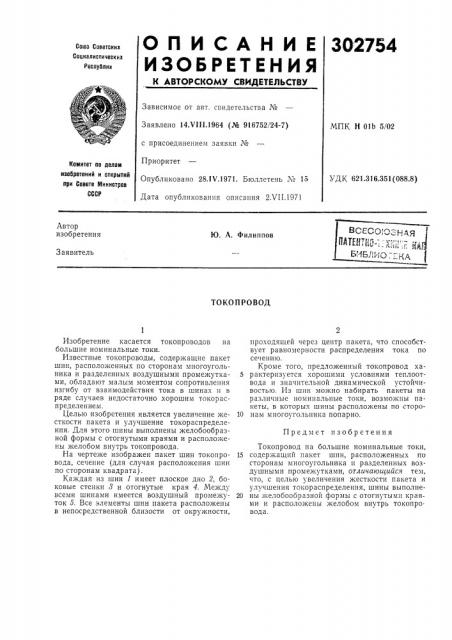

О П И С А Н И Е 302754

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 14Х111.1964 (№ 916752/24-7) с присоединением заявки №

Приоритет

Опубликовано 28.IV.1971. Бюллетень ¹ 15

Дата опубликования описания 2Х11.1971

МПК Н 01Ь 5/02

Комитет оо делам изобретений и открытий при Совете Министров

СССР

УДК 621.316,351(088.8) Автор изобретения

ВСЕСО! 1,т Я

pATEttTPq .

Ю. А. Филиппов

Заявитель

ТОКОПРОВОД

Предмет изобретения

Изобретение касается токопроводов на большие номинальные токи.

Известные токопроводы, содержащие пакет шин, расположенных по сторонам многоугольника и разделенных воздушными промежутками, обладают малым моментом сопротивления изгибу от взаимодействия тока в шинах и в ряде случаев недостаточно хорошим токораспределением.

Целью изобретения является увеличение жесткости пакета и улучшение токораспределения. Для этого шины выполнены желобообразной формы с отогнутыми краями и расположены желобом внутрь токопровода.

На чертеже изображен пакет шин токопровода, сечение (для случая расположения шин по сторонам квадрата).

Каждая из шин 1 имеет плоское дно 2, боковые стенки 8 и отогнутые края 4. Между всеми шинами имеется воздушный промежуток б. Все элементы шин пакета расположены в непосредственной близости от окружности, проходящей через центр пакета, что способствует равномерности распределения тока по сечению.

Кроме того, предложенный токопровод ха5 рактеризуется хорошими условиями теплоотвода и значительной динамической устойчивостью. Из шин можно набирать пакеты на различные номинальные токи, возможны пакеты, в которых шины расположены по сторо10 нам многоугольника попарно.

Токопровод на большие номинальные токи, 15 содержащий пакет шин, расположенных по сторонам многоугольника и разделенных воздушными промежутками, отличающийся тем, что, с целью увеличения жесткости пакета и улучшения токораспределения, шины выполне20 ны желобообразной формы с отогнутыми краями и расположены желобом внутрь токопровода.
