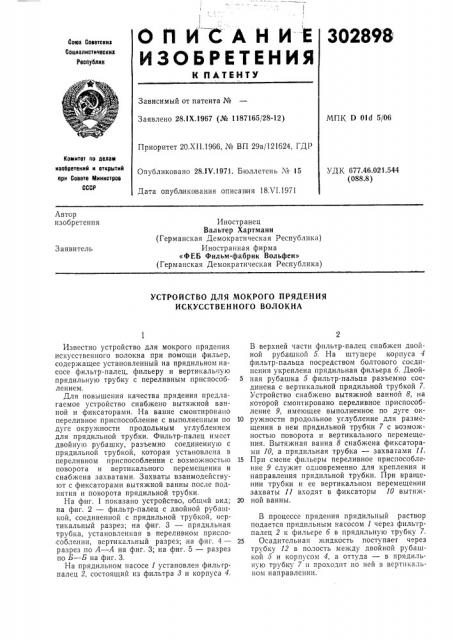

ОПИСАН И Е

ИЗОБРЕТЕНИЯ

302898

Союа Советских

Социалистических

Республик

К ПАТЕНТУ

Зависимый от патента №

Заявлено 28.1Х.1967 (№ 1187165/28-12) МПК D 01d 5/06

Приоритет 20.XII.1966, № ВП 29а/121624, ГДР

Комитет по делам иаабретений и открытий при Совете Министров

СССР

УДК 677.46.021.544 (088.8) Опубликовано 28.IV.1971. Бюллетень ¹ 15

Дата опубликования описания 18Х1.1971

Автор изобретения

Иностранец

Вальтер Хартманн (Германская Демократическая Республика) Иностранная фирма

«ФЕБ Фильм-фабрик Вольфен» (Германская Демократическая Республика) Заявитель

УСТРОЙСТВО ДЛЯ МОКРОГО ПРЯДЕНИЯ

ИСКУССТВЕННОГО ВОЛОКНА

Известно устройство для мокрого прядения искусственного волокна при помощи фильер, содержащее установленный на прядильном насосе фильтр-палец, фильеру и вертикальную прядильную трубку с переливным приспособлением.

Для повышения качества прядения предлагаемое устройство снабжено вытяжной ванной и фиксаторами. На ванне смонтировано переливное приспособление с выполненным ио дуге окружности продольным углублением для прядильной трубки. Фильтр-палец имеет двойную рубашку, разъемно соединенную с прядильной трубкой, которая установлена в переливном приспособлении с возможностью поворота и вертикального перемещения и снабжена захватами. Захваты взаимодейсгвуют с фиксаторами вытяжной ванны после поднятия и поворота прядильной трубки.

На фиг. 1 показано устройство, общий вид; на фиг. 2 — фильтр-палец с двойной рубашкой, соединенной с прядильной трубкой, вертикальный разрез; на фиг. 3 — прядильная трубка, установленная в переливном приспособлении, вертикальный разрез; на фиг. 4— разрез по А — А на фиг. 3; на фиг. 5 — разрез по Б — Б на фиг. 3.

На прядильном насосе 1 установлен фильгрпалец 2, состоящий из фильтра 8 и корпуса 4.

В верхней части фильтр-палец снабжен двойной рубашкой 6. На штуцере корпуса 4 фильтр-пальца посредством болтового соединения укреплена прядильная фильера 6. Двой5 ная рубашка 5 фильтр-пальца разъемно соединена с вертикальной прядильной трубкой 7.

Устройство снабжено вытяжной ванной 8, на которой смонтировано переливное приспособление 9, имеющее выполненное по дуге ок10 ружности продольное углубление для размещения в нем прядильной трубки 7 с возможностью поворота и вертикального перемещения. Вытяжная ванна 8 снабжена фиксаторами 10, а прядильная трубка — захватами 11.

15 При смене фильеры переливное приспособление 9 служит одновременно для крепления и направления прядильной трубки. При вращении трубки и ее вертикальном перемещении захваты 11 входят в фиксаторы 10 вытяж20 ной ванны.

В процессе прядения прядильный раствор подается прядильным насосом 1 через фильтрпалец 2 к фильере 6 в прядильную трубку 7.

25 Осадительная жидкость поступает через трубку 12 в полость между двойной рубашкой 6 и корпусом 4, а оттуда — в прядильную трубку 7 и проходит по ней в вертикальном направлении.

302898

Образующиеся волокна отводятся к устью трубки 7 и к отводному органу. Жидкость стекает в перепускпое приспособление 9 и в обратпьш трубопровод И.

Предмет изобретения

Устройство для мокрого прядения искусственного волокна, содер:кащее установленный па прядильном насосе фильтр-палец, фильеру и вертикальную прядильную трубку с переливныM приспособлением, огличаюи еесл тем, что, с целью повышения качества процссса >ipnpeItIi>t, опо снабжено вытяжной ванной, па которой смонтировано пер сливное приспособление с выполненным по дуге окружности продольным углублением для расположения прядильной трубки, и фиксаторами, а фильтр-палец имеет двойную рубашку, разъемно соединенную с прядильной трубкой, причем последняя установлена в переливном приспособлении с возможностью пои ворота и вертикального перемещения и снабжена захватами, взаимодействующими с фиксаторами вытяжной ванны после подпятця и поворота прядильной трубки.

302898

@ иг 4

b-3 Риг т
