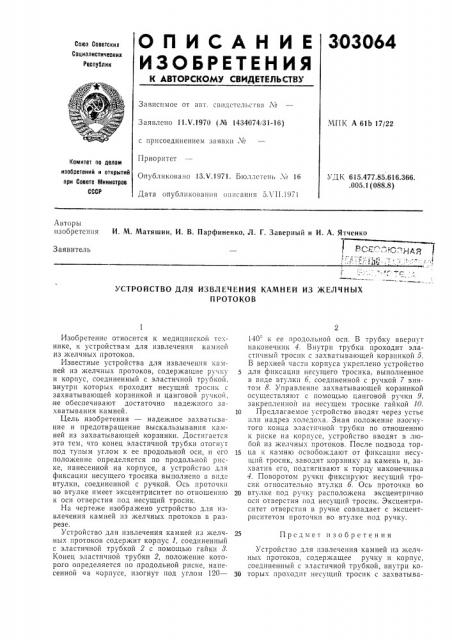

О П И С А Н И Е 3i03064

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

МПК А 61Ь 17/22

Заявлено 11.V.1970 (№ 1434074(31-16) с присоединением заявки ¹

Приоритет

Опубликовано 13.V.1971. Бюллетень ¹ 16

Дата опубликования описания 5Л П.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УД К 615.477.85.616.366..005,1 (088.8) Авторь! изобретения

И. М. Матяшин, И. В. Парфиненко, Л. Г. Заверный и И. А. Ятченко

ВС.:. .- O.-.HÄ

Заявитель

УСТРОЙСТВО ДЛЯ ИЗВЛЕЧЕНИЯ КАМНЕЙ ИЗ УКЕЛЧНЫХ

ПРОТОКОВ

Предмет изобретения

Изобретение относится к медицинской технике, к устройствам для извлечения камней из желчных протоков.

Известные устройства для извлечения камней из желчных протоков, содержащие ручку и корпус, соединенный с эластичной трубкой, внутри которых проходит несущий тросик с захватывающей корзинкой и цанговой ручкой, не обеспечивают достаточно надежного захватывания камней.

Цель изобретения — надежное захватывание и предотвращение выскальзывания камней из захватывающей корзинки. Достигается это тем, что конец эластичной трубки отогнут под тупым утлом к ее продольной оси, и его положение определяется по продольной риске, нанесенной на корпусе, а устройство для фиксации несущего тросика выполнено в виде втулки, соединенной с ручкой. Ось проточки во втулке имеет эксцентриситет по отношению к оси отверстия под несущий тросик.

На чертеже изображено устройство для извлечения камней из желчных протоков в разрезе.

Устройство для извлечения камней из желчных протоков содержит корпус 1, соединенньш с эластичной трубкой 2 с помощью гайки 8.

Конец эластичной трубки 2, положение которого определяется по продольной риске, нанесенной та корпусе, изогнут под углом 120—

140 к ее продольной оси. В трубку ввернут наконечник 4. Внутри трубки проходит эластичный тросик с захватывающей корзинкой 5.

В верхней части корпуса укреплено устройство для фиксации несущего тросика, выполненное в виде втулки б, соединенной с ручкой 7 винтом 8. Управление захватывающей корзинкой осуществляют с помощью цанговой ручки 9, закрепленной на несущем тросике гайкой 10.

10 Предлагаемое устройство вводят через устье пли надрез холедоха. Зная положение изогнутого конца эластичной трубки по отношению к риске на корпусе, устройство вводят в любой из желчных протоков. После подвода тор15 ца к камню освобождают от фиксации несущий тросик, заводят корзинку за камень и, захватив его, подтягивают к торцу наконечника

4. Поворотом ручки фиксируют несущий тросик относительно втулки б. Ось проточки во

20 втулке под ручку расположена эксцентрично оси отверстия под несущий тросик. Эксцентриситет отверстия в ручке совпадает с эксцентрпситетом проточки во втулке под ручку.

Устройство для извлечения камней из желчHblx протоков, содержащее ручку и корпус, соедпненньш с эластичной трубкой, внутри ко30 торых проходит несущий тросик с захватыва303064

Составитель В. Л. Таратута

Редактор Г. Ьелобжеская Тскре,i 3. H. Тараненко 1(оррскзор В. И. Л(олудев»

Заказ 1779!8 Изд. Ма 735 Тираж 473 Подписное

Г1НИИПИ 1(омитста по делам изобретепий и открытий ири Совстс У1п истров ГГГР

Москва, )I(-35, Рауьпская н., д. 4!5 1 ипография, lip Сапуlln83 2 ющей корзинкой и цанговой ручкой, отличаюи ееся тем, что, с целью надежного захватывания и предотвращения выкальзывания камней из захватывающей корзинки, конец эластичной трубки отопнут под тупым углом к ее продольной оси, и его положение определяется по продольной риске, нанесенной на корпусе, а устройство для фиксации несущего гросика выполнено в виде втулки, соединенной с ручкой, при этом ось проточки во втулке име5 ет эксцентрпситет»о отношению к оси отверстия под несущий тросик.
