Реферат

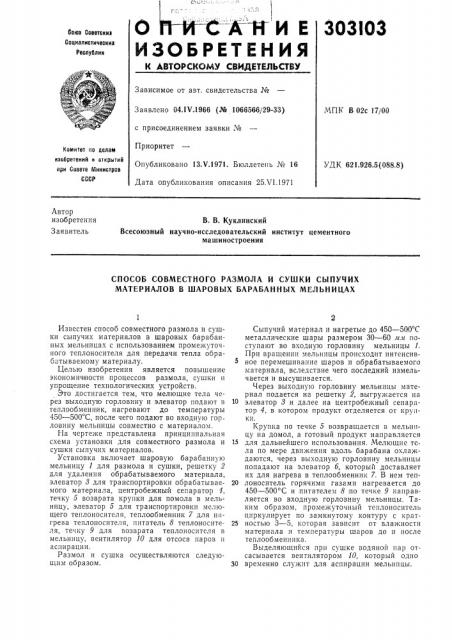

303! 03

О ИС ИЕ

ИЗОБРЕТЕНИЯ

Сони Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 04.1Ч,1966 (№ 1066566/29-33) МПК В 02с 17/ОО с присоединением заявки ¹

Приоритет

Опубликовано 13.Ч.1971. Бюллетень № 16

Дата опубликования описания 25Ч1.1971

Комитет оо делам иаобретении и открытий лри Совете Министров

СССР

УДК 621.926.5(088,8) Автор изобретения

Заявитель

В. В. Куклинский

Всесоюзный научно-исследовательский институт цементного машиностроения

СПОСОБ СОВМЕСТНОГО РАЗМОЛА И СУШКИ СЫПУЧИХ

МАТЕРИАЛОВ В ШАРОВЫХ БАРАБАННЫХ МЕЛЪНИЦАХ

Известен способ совместного размола и сушки сыпучих материалов в шаровых барабанных мельницах с использованием промежуточного теплоносителя для передачи тепла обрабатываемому материалу.

Целью изобретения является повышение экономичности процессов размола, сушки и упрощение технологических устройств.

Это достигается тем, что мелющие тела через выходную горловину и элеватор подают в теплообменник, нагревают до температуры

450 — 500 С, после чего подают во входную горловину мельницы совместно с материалом.

На чертеже представлена принципиальная схема установки для совместного размола и сушки сыпучих материалов.

Установка включает шаровую барабанную мельницу 1 для размола и сушки, решетку 2 для удаления обрабатываемого материала, элеватор 8 для транспортировки обрабатываемого материала, центробежный сепаратор течку 5 возврата крупки для помола в мельницу, элеватор 5 для транспортировки мелющего теплоносителя, теплообменник 7 для нагрева теплоносителя, питатель 8 теплоносителя, течку 9 для возврата теплоносителя в мельницу, вентилятор 10 для отсоса паров и аспирации.

Размол и сушка осуществляются следуюгцим образом.

Сыпучий материал и нагретые до 450 — 500 C металлические шары размером 30 — 60 льи поступают во входную горловину мельницы I.

При вращении мельницы происходит интенсивное перемешивание шаров и обрабатываемого материала, вследствие чего последний измельчается и высушивается.

Через выходную горловину мельницы материал подается на решетку 2, выгружается па

10 элеватор 3 и далее на центробежный сепаратор 4, в котором продукт отделяется от крупки.

Крупка по течке 5 возвращается в мельницу на домол, а готовый продукт направляется

15 для дальнейшего использования. Мелющие тела по мере движения вдоль барабана охлаждаются, через выходную горловину мельницы попадают на элеватор б, который доставляет их для нагрева в теплообменнпк 7. В нем теп20 лоноситель горячими газами нагревается до

450 †5 С и питателем 8 .по течке 9 направляется во входную горловину мельницы. Таким образом, промежуточный теплоноситель циркулирует по замкнутому контуру с крат25 ностью 3 — 5, которая зависит от влажности материала и температуры шаров до и после теплообменника.

Выделяющийся прп сушке водяной пар отсасывается вентилятором 10, который одно

30 временно служит для аспирации мельницы.

303103

Предмет изобретения

Составитель С. Воронина

Ред IKTop И. В. Квачадзе Тсхрсд Т. П. Курилко Коррсктор H. Рождественская

Заказ 1742 3 Изд. ¹ 7!О Тираж 473 Подписное

ЦНИИГ1И Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская паб., д. 4j5

Типография, пр. Сапунова, 2

Способ совместного размола и сушки сыпучих материалов в шаровых барабанных мельницах с использованием промежуточного теплоносителя для передачи тепла обрабатываемому материалу, отлича ощийся тем, что, с целью повышсния экономичности процессов размола и сушки и упрощения технологических устройств, мелющие тела через выходную горловину и элсватор подают в теплооб5 менник, нагревают до температуры 450 — 500 С, после чего подают во входную горловину мельницы совместно с материалом.
