Реферат

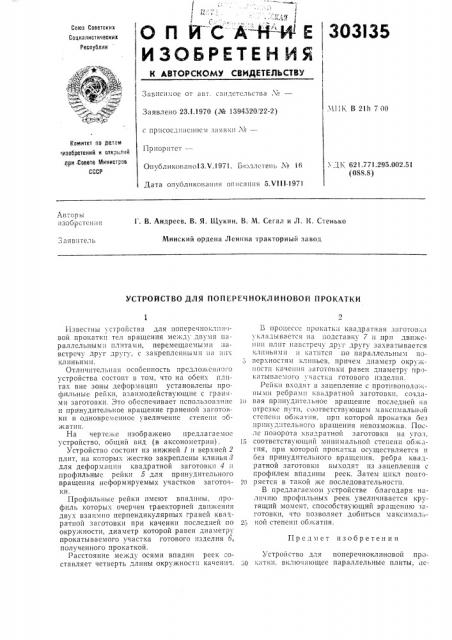

О П И-С А Н- - -И1 Е

Союз Советских

303I35

Социалистических

Респтблин

И ЗОБ РЕТЕ Н К Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства М—

ЧПК В 21h 7 00

Заявлено 23.1.1970 (М 1394520, 22-2) с присосд»»с» ис>1 зя 51вки Хе

Комитет по делам изобретений и открытий,пои .Совете Министров

СССР

Приоритст—

Опубликовя»о13.Ч.1971. Бюллсте»ь М 16

Дата опубликова»ия оп»са»»я 5.Vill.1971

УД К 621.771.295.002.51 (088.8) Авторы изобрсте» 1я

1. В. Андреев, В. Я. Щукин, В. М. Сегал и Л. И. Стенько

Минский ордена Ленина тракторный завод

3 яявитель

УСТРОЙСТВО ДЛЯ ПОПЕРЕх1НОКЛ ИНОВОЙ ПРОКАТКИ

Прсдмет изобретения

Известны устройства для поперечнокл 1 новой прокатки тел вращения между двумя параллс Ib»bIN» плитами, перемещаемыми»австрсчу друг другу, с закреплен»1ыми»я»»k кл инь ям и.

Отличительная особенность прсдложе»»о..о устройства состоит в том, что на обеих плитах вне зоны деформации установлены профильные рейки, взаимодействующие с гранями заготовки. Это обеспечивает использование и принудительное вращение граненой заготовки и одноврсмс»«ос увеличенис степени обжатия.

На чертеже изобра>кено»редлагаемос устройство, общий вид (в аксонометрии), Устройство состоит из нижней 1 и верхней 2 плит, на которых жестко закреплены клинья > для деформации квадратной заготовки 4 11 профильные рейки 5 для принудительного вращения неформируемых участков заготозки.

Профиль»ыс рейки имеют впадины, профиль которых очерчен траекторией движе»ия двух взаимно перпендикулярных граней квадратной заготовки при качении последней ио окружности, диаметр которой равен диаметру прокатываемого участка готового изделия 6, полученного прокаткой.

Расстояние между осями впадин реек =оставляет четверть длины окружност11 каченич.

В процессе прокатки квадратная заготовка укладывается»а подставку 7 Il при движс11»» плит 1 австрсчу друг другу захватывается кл1шья м и» катится по параллельны м по5 верх»остям кли»ьев, причем диаметр окр1 жности качения заготовки равен диаметру прокатываемого участка готового изделия.

Рейки входят в зацепление с противополо>юными ребрами квадратной заготовки, создя1» вая принудительное вращение последней»я отрсзкс пути, соответствующем максимальной степе»» обжят»я, при которой прокатка без ир»иуд:1тель»ого вращения невозможна. После поворота квадратной заготовки на угол.

15 соответствующий минимальной степени об>кятия, при которой прокатка осуществляется и без принудительного вращения, ребра квадратной заготовки выходят пз зацепления с профилем впадины реек. Затем цикл повго20 рястся в такой же последовательности.

В предлагаемом устройстве благодаря »яличию профи lb»blx реек увеличивается крутящий момент, способствующий вращс»гпо ьаготовки, что позволяет добиться максимал25»ой степени обжатпя.

Устройство для поперечноклиновой про3Q катки, включающее параллельные плиты, ие303l35

Со. !ив!o . n; Н. Ларино

Ре;!иioор 3. Н, ГорГ1уиоии екре i T. П. Куриоко Кир!и игор E. В. Ие;!коки

I<и;. Л:. i!) l ii!!i!i!i -! > I Iii !iii:е; i).

Ill!i Ill! II I Ко!!итети: о зе.:ич иоойр иii è ii о:ир!!и!й !!р;i Соке!е .Чииие рои СССР !!ос;ии, -:И, Ри! и!.кии и!!б., л. 4 5
