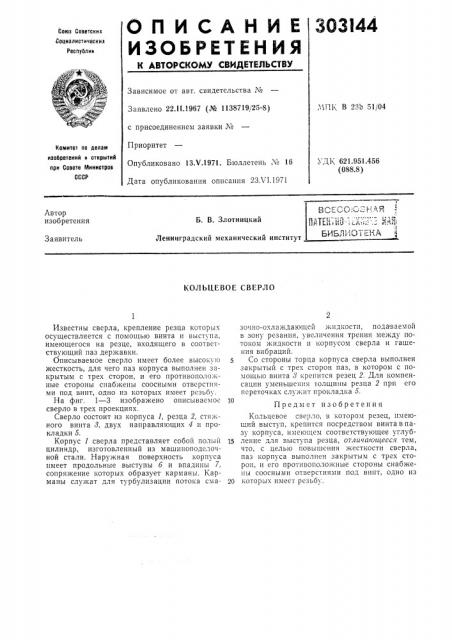

КОЛЬЦЕВОЕ СВЕРЛО
Известны сверла, крепление резца которых осуществляется с помощью винта и выступа, имеющегося на резце, входящего в соответствующий паз державки.
Описываемое сверло имеет более высокую жесткость, для чего паз корпуса выполнен закрытым с трех сторон, и его противоположные стороны снабжены соосными отверстиями под винт, одно из которых имеет резьбу.
На фиг. 1 — 3 изображено описываемое сверло в трех проекциях.
Сверло состоит из корпуса 1, резца 2, стяжного винта 8, двух направляющих 4 и прокладки 5.
Корпус 1 сверла представляет собой полый цилиндр, изготовленный из машиноподелочной стали. Наружная поверхность корпуса имеет продольные выступы 6 и впадины 7, сопряжение которых образует карманы. Карманы служат для турбулизации потока смазочно-охлаждающей жидкости, подаваемой в зону резания, увеличения трения между потоком жидкости и корпусом сверла и гашения вибраций.
Со стороны торца корпуса сверла выполнен закрытый с трех сторон паз, в котором с помощью винта 8 крепится резец 2. Для компенсации уменьшения толщины резца 2 при его переточках служит прокладка 5.
Предмет изобретения
Кольцевое сверло, в котором резец, имеющий выступ, крепится посредством винта в пазу корпуса, имеющем соответствующее углуб15 ление для выступа резца, отличающееся тем, что, с целью повышения жесткости сверла, паз корпуса выполнен закрытым с трех сторон, и его противоположные стороны снабже ы соосными отверстиями под винт, одно из
20 которых имеет резьбу.
303144
9 иг. /
