Реферат

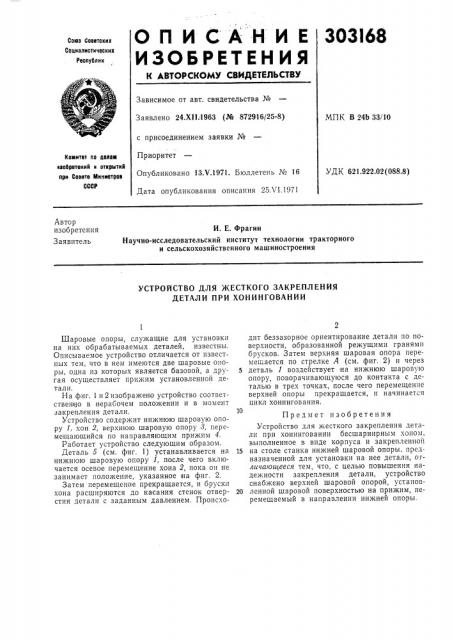

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

303I68

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 24,Х)1.1963 (№ 872916/25-8) с присоединением заявки №

Приоритет

Опубликовано 13.Ч.1971. Бюллетень № 16

Дата опубликования описания 25.Ч1.1971

МПК В 24b 33/10

Комитет по делам кзобретеиий и открытий при Совете теиииотрое

СССР

УДК 621.922.02(088.8) Автор изобретения

Заявитель

И. Е. Фрагин

Научно-исследовательский институт технологии тракторного и сельскохозяйственного машиностроения

УСТРОЙСТВО ДЛЯ ЖЕСТКОГО ЗАКРЕПЛЕНИЯ

ДЕТАЛИ ПРИ ХОНИНГОВАНИИ

Шаровые опоры, служащие для установки на них обрабатываемых деталей, известны.

Описываемое устройство отличается от известных тем, что в нем имеются две шаровые опоры, одна из которых является базовой, а другая осуществляет прижим установленной детали.

На фиг. 1 и 2 изображено устройство соответственцо в нерабочем положении и в момент закрепления детали.

Устройство содержит нижнюю шаровую опору 1, хон 2, верхнюю шаровую опору 3, перемещающийся по направляющим прижим 4.

Работает устройство следующим образом.

Деталь б (см. фиг. 1) устанавливается на нижнюю шаровую опору 1, после чего включается осевое перемещение хона 2, пока он не занимает положение, указанное на фиг. 2.

Затем перемещение прекращается, и бруски хона расширяются до касания стенок отверстия детали с заданным давлением. Происходит беззазорное ориентирование детали по поверхности, образованной режущими гранями брусков. Затем верхняя шаровая опора перемешается по стрелке А (см. фиг. 2) и через

5 деталь 1 воздействует на нижнюю шаровую опору, поворачивающуюся до контакта с деталью в трех точках, после чего перемещение верхней опоры прекращается, и начинается цикл хонингования.

Предмет изобретения

Устройство для жесткого закрепления детали при хонинговании бесшарнирным коном, выполненное в виде корпуса и закрепленной

15 на столе станка нижней шаровой опоры, предназначенной для установки на нее детали, отличаюи ееея тем, что, с целью повышения надежности закрепления детали, устройство снабжено верхней шаровой опорой, установ20 ленной шаровой поверхностью на прижим, перемещаемый в направлении нижней опоры.

303168 фиг 1 Рие. 2
