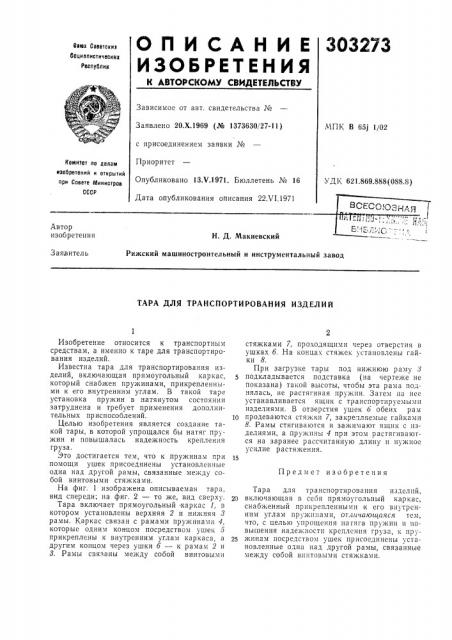

ОП ИСЛНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Сема Ссеетских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 20.Х.1969 (№ 1373630/27-11) МПК В 65j 1/02 с присоединением заявки №
Приоритет
Опубликовано 13.Ч.1971. Бюллетень № 16
Дата опубликования описания 22Ч1,1971
Комитет по делам изобретений и открытий прн Совете Министров
СССР
УД К, 621.869.888(088.8) ЕСО; дя„1,б 1
:с.ч,:
Автор изобретения
Н. Д. Макиевский
Заявитель
Рижский машиностроительный и инструментальный завод
ТАРА ДЛЯ ТРАНСПОРТИРОВАНИЯ ИЗДЕЛИЙ
Предмет изобретения
Изобретение относится к транспортным средствам, а именно к таре для транспортирования изделий.
Известна тара для транспортирования изделий, включающая прямоугольный каркас, который снабжен пружинами, прикрепленными к его внутренним углам. B такой таре установка пружин в натянутом состоянии затруднена и требует применения дополнительных приспособлений.
Целью изобретения является создание такой тары, в которой упрощался бы натяг пружин и повышалась надежность крепления груза.
Это достигается тем, что к пружинам при помощи ушек присоединены установленные одна над другои рамы, связанные между собой винтовыми стяжками.
На фиг. 1 изображена описываемая тара, вид спереди; на фиг. 2 — то же, вид сверху.
Тара включает прямоугольный каркас 1, в котором установлены верхняя 2 и нижняя 3 рамы. Каркас связан с рамами пружинами 4, которые одним концом посредством ушек б прикреплены к внутренним углам каркаса, а другим концом через ушки б — к рамам 2 и
3, Рамы связаны между собой винтовыми стяжками 7, проходящими через отверстия в ушках б. На концах стяжек установлены гайки 8.
При загрузке тары под нижнюю раму 8 подкладывается подставка (на чертеже не показана) такой высоты, чтобы эта рама поднялась, не растягивая пружин. Затем на нее устанавливается ящик с транспортируемыми изделиями. В отверстия ушек б обеих рам
10 продеваются стяжки 7, закрепляемые гайками
8. Рамы стягиваются и зажимают ящик с изделиями, а пружины 4 при этом растягиваются на заранее рассчитанную длину и нужное усилие растяжения.
Тара для транспортирования изделий, 2П включающая в ссоя прямоугольный каркас, снабженный прикрепленными к его внутренним углам пружинами, отяичаюитаяся тем, что, с целью упрощения нагяга пружин и IIoвышения надежности крепления груза, к пр"жинам посредством ушек присоединены установленные одна над другой рамы, связанные между собой винтовыми стяжками. иг 2
