Устройство для формования изделий из стеклянной трубки
Иллюстрации
Реферат

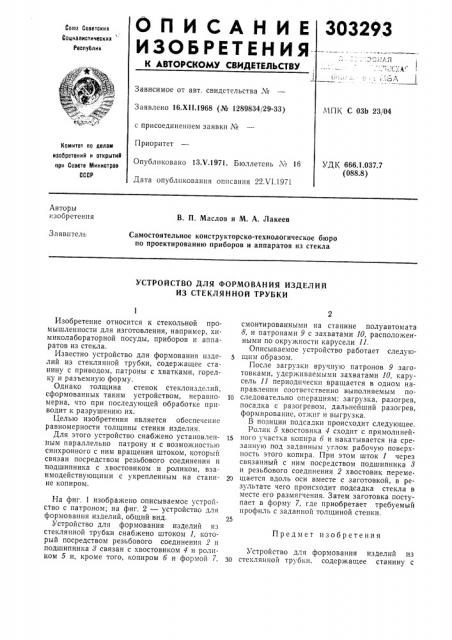

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
303293
Со аз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 16.Х11.1968 {№ 1289834 29-33) с присоединением заявки ¹
Приоритет
Опубликовано 13Х.1971. Бюллетень № 16
Дата опубликования описания 22Х1.1971
ЧПК С ОЗЬ 23/04
Комитет по делам изобретений и открытий ори Совете Министров
СССР
УДК 666.1,037.7
{088.8) Авторы изобретения
В. П. Маслов и М. А. Лакеев
Заявитель
Самостоятельное конструкторско-технологическое бюро по проектированию приборов и аппаратов из стекла
УСТРОЙСТВО ДЛЯ ФОРМОВАНИЯ ИЗДЕЛИЙ
ИЗ СТЕКЛЯННОЙ ТРУБКИ
Изобретение относится к стекольной промышленности для изготовления, например, химиколабораторной посуды, приборов и аппаратов из стекла.
Известно устройство для формования изделий из стеклянной трубки, содержащее станину с приводом, патроны с хватками, горелку и разъемную форму.
Однако толщина стенок стеклоизделий, сформованных таким устройством, неравномерна, что при последующей обработке приводит к разрушению их.
Целью изобретения является обеспечение равномерности толщины стенки изделия.
Для этого устройство снабжено установленным параллельно патрону и с возможностью синхронного с ним вращения штоком, который связан посредством резьбового соединения и подшипника с хвостовиком и роликом, взаимодействующими с укрепленным на станине копиром.
На фиг. 1 изображено описываемое устройство с патроном; на фиг. 2 — устройство для формования изделий, общий вид.
Устройство для формования изделий из стеклянной трубки снабжено штоком 1, который посредством резьбового соединения 2 и подшипника 8 связан с хвостовиком 4 и роликом 5 и, кроме того, копиром б и формой 7, смонтированными на станине полуавтомата
8, и патронами 9 с захватами 10, расположенными по окружности карусели 11.
Описываемое устройство работает следующим образом.
После загрузки вручную патронов 9 заготовками, удерживаемыми захватами 10, карусель 11 периодически вращается в одном направлении соответственно выполняемым по10 следовательно операциям: загрузка, разогрев, посадка с разогревом, дальнейший разогрев, формирование, отжиг и выгрузка.
В позиции подсадки происходит следующее.
Ролик 5 хвостовика 4 сходит с прямолпней15 ного участка копира б и накатывается на срезанную под заданным углом рабочую поверхность этого копира. При этом шток 1 через связанный с ним посредством подшипника 3 и резьбового соединения 2 хвостовик переме20 щается вдоль оси вместе с заготовкой, в результате чего происходит подсадка стекла в месте его размягчения. Затем заготовка поступает в форму 7, где приобретает требуемый профиль с заданной толщиной стенки.
Предмет изобретения
Устройство для формования изделий из
30 стеклянной трубки, содержащее станину с
303293 приводом, патроны с хватками, горелку и разъемную форму, отличающееся тем, что, с целью обеспечения равномерности толщины стенки изделия, устройство снабжено установленным параллельно патрону и с возможностью синхронного с ним вращения штокоМ, ко-. торый связан посредством резьбового соединения и подшипника с хвостовиком и роликом, взаимодействующими с укрепленным на ста= нине копиром.
